Ano ang Dieline sa packaging? Ang unang aralin sa pagdidisenyo ng box

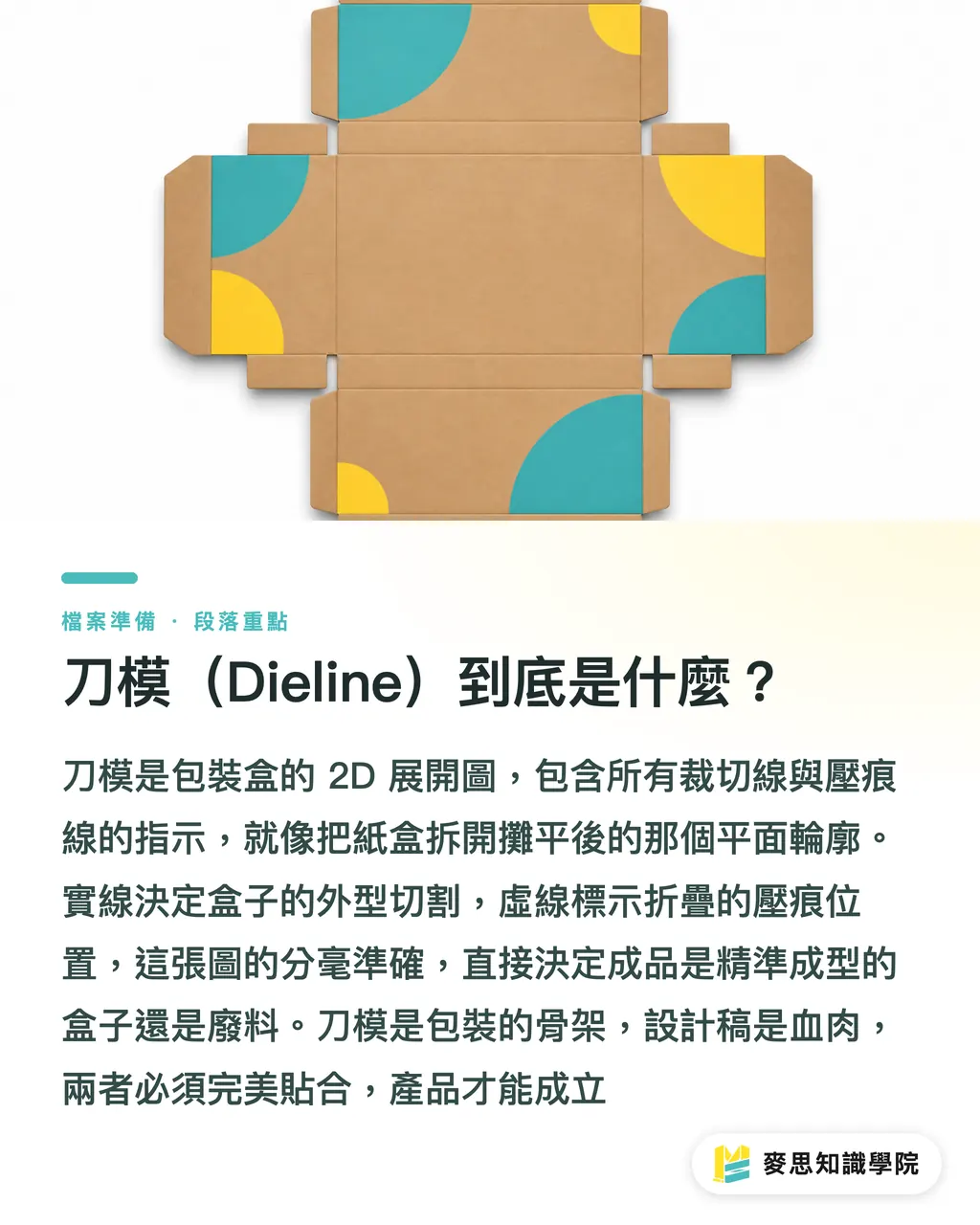

Sa madaling salita: Ang dieline ay ang '2D flat view' ng iyong packaging box. Naglalaman ito ng lahat ng mga linya para sa pag-cut at pag-crease

Isipin mo na dahan-dahan mong binaklas ang isang buong box at inilapag nang patag sa ibabaw ng lamesa. Ang hitsura nito kapag flat ay ang batayan ng konsepto ng dieline

Sa aming printing factory, ang drawing na ito ang tanging utos para sa produksyon. Sinasabi nito sa makina kung saan dapat mag-cut at kung saan dapat mag-crease. Kaya naman ang katumpakan ng drawing na ito ang nagtatakda kung ang makukuha mo sa huli ay isang perpektong box o tambak na basura

Karaniwang may dalawang uri ng linya sa dieline:

・Solid Line (Cut Line): Kinakatawan nito ang bahagi na dapat putulin nang buo, na bumubuo sa balangkas ng box

・Dashed Line (Crease/Score Line): Kinakatawan nito ang bahagi na dapat bigyan ng pilat o tupi para madaling itupi

Kung ituturing ang dieline bilang skeleton, ang graphic design ang laman at balat nito. Dapat silang magtugma nang perpekto para magkaroon ng kaluluwa ang produkto

Maraming designer ang may magagandang disenyo, ngunit nagkakaroon ng problema pagdating sa factory. Kadalasan, ito ay dahil hindi tumpak ang pag-handle sa dieline file. Ito ang pinakamadalas kong makita sa production line

Ang isang kwalipikadong dieline file ay dapat sumunod sa mga prinsipyong ito:

・Independent Layer: Ang dieline ay dapat nasa isang hiwalay na layer at nakaset sa 'top layer'. Huwag na huwag itong pagsamahin sa iyong design artwork para madali namin itong mai-off sa panahon ng pag-print

・Spot Color Label: Ang kulay ng linya ng dieline ay dapat i-set sa isang 'Spot Color' at pangalanang malinaw, gaya ng "Dieline" o "Cut/Crease". Hindi mahalaga ang kulay mismo; ang punto ay isa itong hiwalay na color channel para makilala ng aming RIP system na ito ay processing instruction na 'hindi dapat i-print', sa halip na mag-print ng neon pink lines sa iyong package

・Reasonable Structure: Ang dieline ay hindi lang basta pagguhit ng mga linya; isa itong kumpletong structural engineering. Kailangan mong isaalang-alang ang posisyon at laki ng Glue Tab; ito ay mahalagang bahagi para pagdikit-dikitin ang box. Kailangan ding isipin kung ang mga structure gaya ng tuck-in flap o Auto-lock Bottom ay madaling buuin

Bago ipadala ang file sa amin, maglaan ng oras na gumawa ng 3D simulation gamit ang papel o software, at subukang 'itupi' ito nang manu-mano. Maraming problema ang lalabas agad

Bagama't napakaraming uri ng packaging box, halos lahat ay nagmula sa ilang klasikong hugis. Kung maiintindihan mo ang mga ito, hawak mo na ang 80% ng batayan:

・Tuck Box: Ang pinakakaraniwang uri ng box, gaya ng box ng toothpaste o baraha. May takip sa itaas at ibaba na maaaring i-tuck; simple ang structure at mas mababa ang gastos

・Two-Piece Box / Lid and Base Box: Binubuo ng dalawang magkahiwalay na bahagi, ang 'lid' (takip) at 'base' (ilalim). Ang box ng iPhone ang klasikong halimbawa nito. Madalas gamitin sa mga regalo o mamahaling produkto, na nagbibigay ng eleganteng karanasan sa pag-unbox

・Auto-lock Bottom Box: Ang ilalim ay gawa sa ilang piraso ng karton na maingat na itinupi at nilock nang maaga. Kapag itinayo ang box, kusa itong magla-lock. Mas mataas ang load-bearing capacity nito kaysa sa tuck box, kaya madalas gamitin sa mga produktong kailangang magdala ng bigat, gaya ng mga de-boteng skincare o maliliit na electronics

Bago magdisenyo, magdesisyon muna sa hugis ng box. Parang pagpili kung apartment o bahay ang itatayo bago magdisenyo ng arkitektura; ang structure ang nagtatakda ng lahat ng susunod na hakbang

Ang konsepto ng 'Bleed' ay pamilyar sa mga graphic designer, ngunit marami ang nagkakamali dito pagdating sa packaging

Ang bleed sa packaging ay hindi lang ang pag-iwan ng 3mm sa paligid ng canvas; kailangan ng bleed sa 'bawat cut edge' ng dieline dahil 3D ang box at bawat panig ay mapi-print

Sa madaling salita, ang iyong design artwork ay dapat lumampas ng kahit 3mm sa bawat 'solid line' (cut line). Sa ganitong paraan, kahit magkaroon ng kaunting error sa pag-cut ng makina, hindi magkakaroon ng mga nakakainis na puting gilid

Kasunod ng bleed ay ang 'Safe Zone'. Lahat ng mahahalagang text, logo, o disenyo ay dapat na nasa 3-5mm ang layo mula sa 'solid line' at 'dashed line' (crease line) dahil sa dalawang dahilan:

・Para maiwasan ang maputol habang nagka-cut

・Para maiwasan ang pagkapangit o pagkapunit ng disenyo dahil sa pagkatupi sa crease line

Ang pag-visualize sa pagpalit-palit ng 3D flat view at ang huling 3D product sa iyong isip ay ang pinaka-kritikal na kasanayan sa paggawa ng packaging design

・Ang dieline ay ang 2D flat view ng packaging, na may kasamang solid lines (cut) at dashed lines (crease); ito ang tanging utos para sa produksyon

・Ang mga linya ng dieline ay dapat nasa hiwalay na layer at may markang 'Spot Color' upang mahiwalay sa design artwork

・Ang pagpili ng tamang hugis ng box ang unang hakbang; ang tuck box, lid and base box, at auto-lock bottom box ang tatlong pangunahing uri

・Ang bleed ay dapat ilagay sa 'bawat' cut edge, hindi lang sa paligid ng file canvas

・Siguraduhing ang mahahalagang disenyo ay may distansyang 3mm mula sa mga cut at crease line upang matiyak ang kalidad ng produkto

Batay sa aking mahabang karanasan sa pakikipag-ugnayan sa production line at mga kliyente, ang pinakamalaking puwang sa pagitan ng mga designer at printing factory ay ang pagkakaiba sa pag-unawa sa 'production feasibility'. Ang dieline ang pundasyon ng tulay na ito

Sa kasalukuyan, maraming AI tools ang kayang gumawa ng magagandang flat image, ngunit halos wala sa mga ito ang kayang gumawa ng dieline file na may makatwirang structure at handa na para sa mass production. Dito nakasalalay ang halaga ng mga propesyonal na designer at printing consultant; hindi lang tayo gumagawa ng visuals, kundi bumubuo tayo ng mga pisikal na bagay

Ang payo para sa mga designer ay makipag-ugnayan agad sa iyong printing partner (gaya ng [MINDS](URL)) sa simula pa lang ng proyekto, o direktang humingi ng standard dieline template mula sa factory para ilapat ang iyong disenyo. Makakatipid ito ng maraming oras sa pag-aayos at maiiwasan ang mga pagkakamali sa produksyon; mas epektibo at ligtas ito kaysa sa pagguhit ng sariling linya

Para naman sa mga kliyenteng gustong bumuo ng sariling brand, ang pag-unawa sa dieline ay nagbibigay-daan sa mas epektibong komunikasyon sa iyong designer. Mula sa simpleng 'Gusto ko ng magandang box' hanggang sa 'Gusto ko ng auto-lock bottom box na madaling i-display', ang antas ng katumpakan sa komunikasyong ito ay direktang makikita sa kalidad ng iyong produkto at cost-effectiveness
