Cómo enviar arte final para grabado láser sin rechazos: guía completa de materiales, archivos y comunicación

Primero hay que entender el principio; solo así tendrán sentido las reglas de preparación del archivo

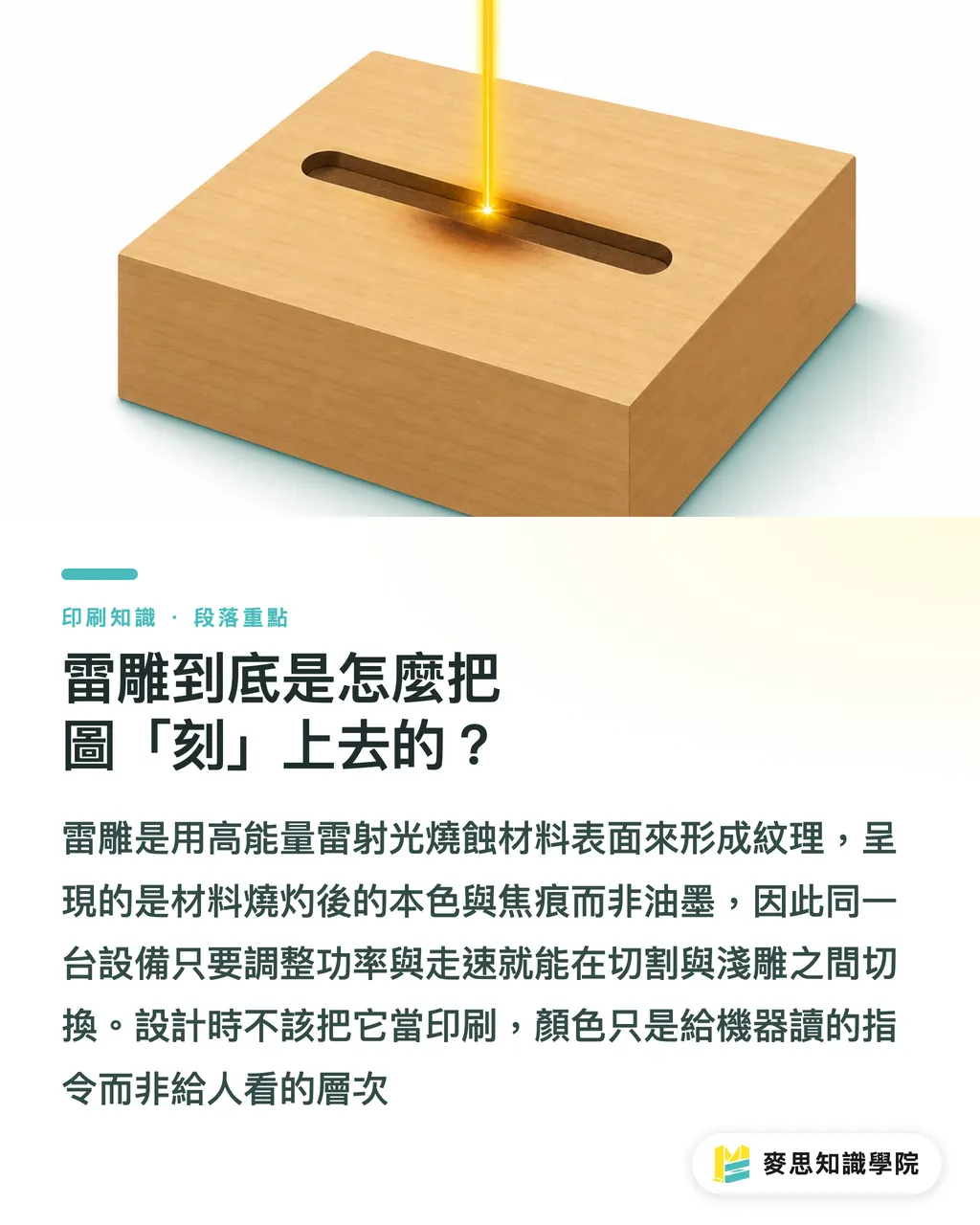

El grabado láser (Laser Engraving) consiste, en esencia, en aplicar un haz láser de alta energía sobre la superficie del material para quemar y retirar esa capa, formando cavidades y textura

No usa tinta ni presión mecánica: se produce quemando el material. Por eso, los matices que ves provienen de cuánto material se elimina, no de una superposición de colores

Este principio trae dos diferencias clave que conviene tener siempre presentes

・En el grabado láser no existe la tinta. Lo que aparece es el color natural del material tras quemarse y sus marcas de carbonización: la madera tiende al marrón oscuro y el borde cortado del acrílico queda con un acabado mate

・Con la misma máquina, ajustando potencia y velocidad de avance, se puede atravesar el material o apenas marcar la superficie. Por eso, corte y grabado son dos modos de trabajo de un mismo equipo

Después de años viendo producción en planta, el error que más cometen los diseñadores es pensar el láser como si fuera impresión: llenan el archivo de degradados y muestras CMYK que, al llegar al taller, no sirven de nada

En el mundo del grabado láser, el color no está pensado para la vista humana, sino para que la máquina lea instrucciones

Casi todos los principiantes hacen esta pregunta, y la respuesta es tajante: no sirve

La máquina láser lee trayectorias, no píxeles

La máquina necesita saber por qué línea debe desplazarse el punto de luz y qué zonas debe escanear de ida y vuelta para rellenarlas. Todo eso debe estar definido como trayectorias vectoriales matemáticas. Un mapa de bits como JPG o PNG se pixela al ampliarse, y la máquina no tiene forma fiable de determinar los bordes

En la práctica, los proveedores suelen aceptar dos formatos principales

・AI (Adobe Illustrator): es el más familiar para diseñadores y permite manejar bien líneas, texto, rellenos y capas

・DXF: formato de intercambio habitual en CAD, más estable entre programas y muy usado para cortes de precisión o piezas industriales

Antes de entregar el archivo, siempre hay que convertir el texto a contornos

La razón es sencilla: la tipografía instalada en tu ordenador puede no existir en el equipo del proveedor. Si no conviertes el texto a contornos, pueden desaparecer caracteres o sustituirse automáticamente por otra fuente; descubrirlo recién en la prueba ya es demasiado tarde

Esta es la parte más importante de la preparación para láser y también una de las que más errores genera

La máquina láser debe ejecutar dos acciones completamente distintas: cortar el material y grabar textura sobre la superficie

Tu archivo debe permitir que la máquina distinga al instante qué línea debe atravesar el material y qué área debe grabarse. Eso se consigue con capas bien separadas y marcas de color

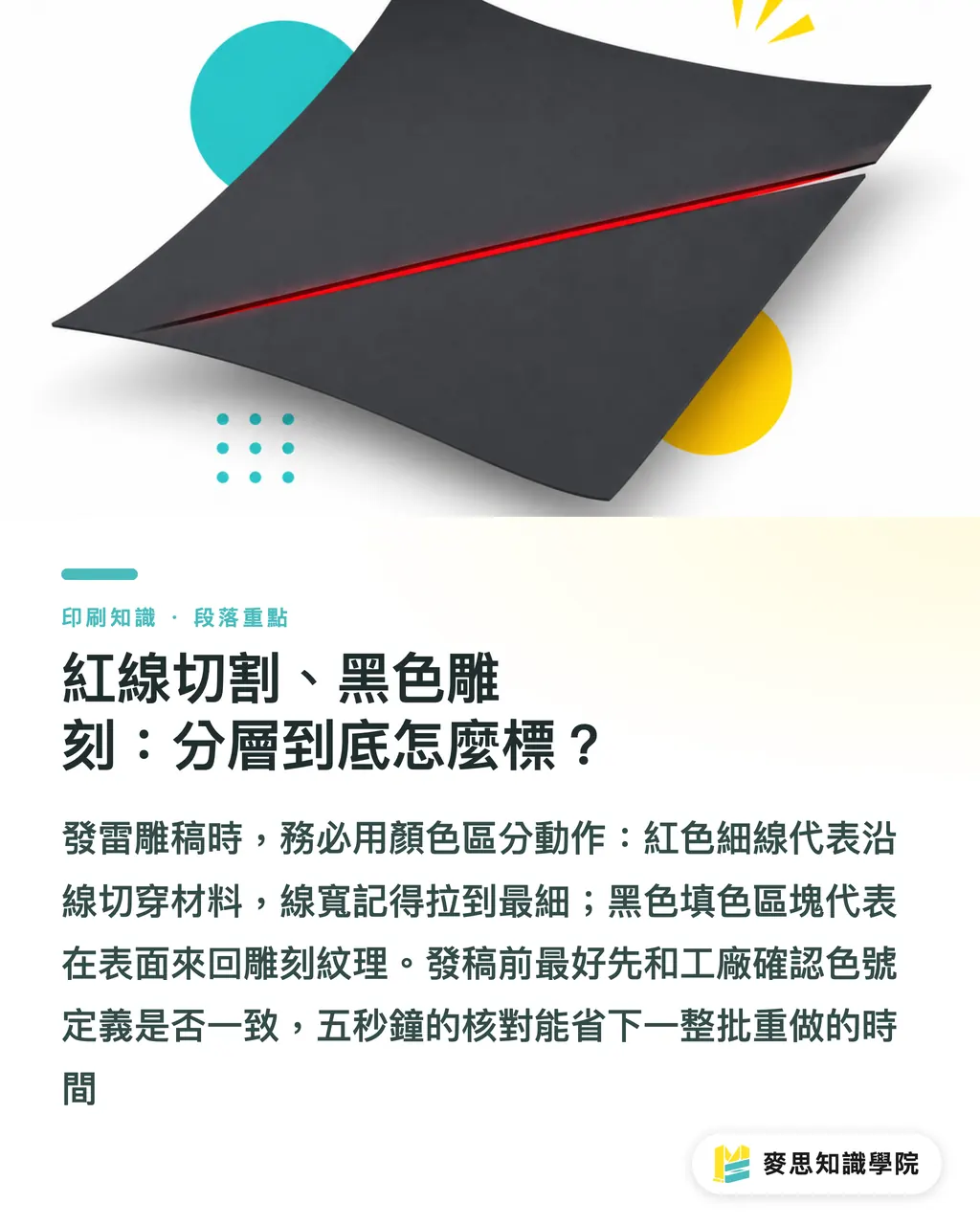

Con los años, el sector ha adoptado una convención bastante extendida. Seguirla reduce mucho el riesgo de rechazo

・Línea fina roja, normalmente en RGB rojo puro y con el grosor mínimo: indica corte (Cutting). El láser seguirá esa línea para atravesar el material

・Área con relleno negro: indica superficie de grabado (Engraving). El láser escaneará esa zona de ida y vuelta para generar textura o dibujo

Hay un detalle que muchos principiantes pasan por alto: el grosor de la línea de corte debe configurarse al mínimo, idealmente 0.001 mm o hairline

Como el corte se realiza siguiendo el centro de la línea, si la línea es demasiado gruesa la máquina puede no interpretar si debe cortar por el borde exterior o interior, y las medidas terminan desplazándose

Dicho esto, una convención sigue siendo una convención: cada taller puede tener ligeras diferencias en su tabla de colores

Lo más seguro es preguntar antes de enviar: “¿trabajan con rojo para corte y negro para grabado, o tienen su propia carta de colores?”. Esa confirmación de cinco segundos puede evitar rehacer una tanda completa

Muchos diseñadores creen que la profundidad del grabado puede indicarse en el archivo con un número, pero es un malentendido

La profundidad o intensidad del grabado depende de la potencia y la velocidad de avance configuradas en la máquina: a mayor potencia y menor velocidad, más profundo será el quemado

Estos dos parámetros se ajustan en el taller. El archivo de diseño no tiene ningún campo donde escribir: “quiero grabar 0.3 mm de profundidad”

Por eso, la profundidad solo puede comunicarse verbalmente y confirmarse mediante una muestra física. No hay atajos

Antes de enviar, conviene revisar algunos detalles de diseño que afectan directamente el resultado

・Texto y líneas finas: se recomienda un mínimo de 8 pt. Si los trazos son demasiado finos, el láser puede emborronarlos o quemarlos por completo, y el trabajo queda perdido

・Grabado de grandes áreas con relleno: la máquina debe escanear toda la superficie línea por línea. Eso aumenta el tiempo de producción y el coste; si puede resolverse con líneas, mejor evitar grandes masas rellenas

・Densidad excesiva en papel: el papel no tolera bien el calor. Si las líneas de grabado están demasiado juntas y la energía se concentra, los bordes pueden amarillear o incluso perforarse; una estética premium se convierte en desperdicio en segundos

Mi recomendación es muy práctica: si el trabajo va a producirse en cantidad, hay que hacer una muestra real antes

Un relleno negro en pantalla y una textura marrón quemada sobre madera pertenecen a mundos distintos. Aprobar sin haber tocado la muestra traslada todo el riesgo a tu lado

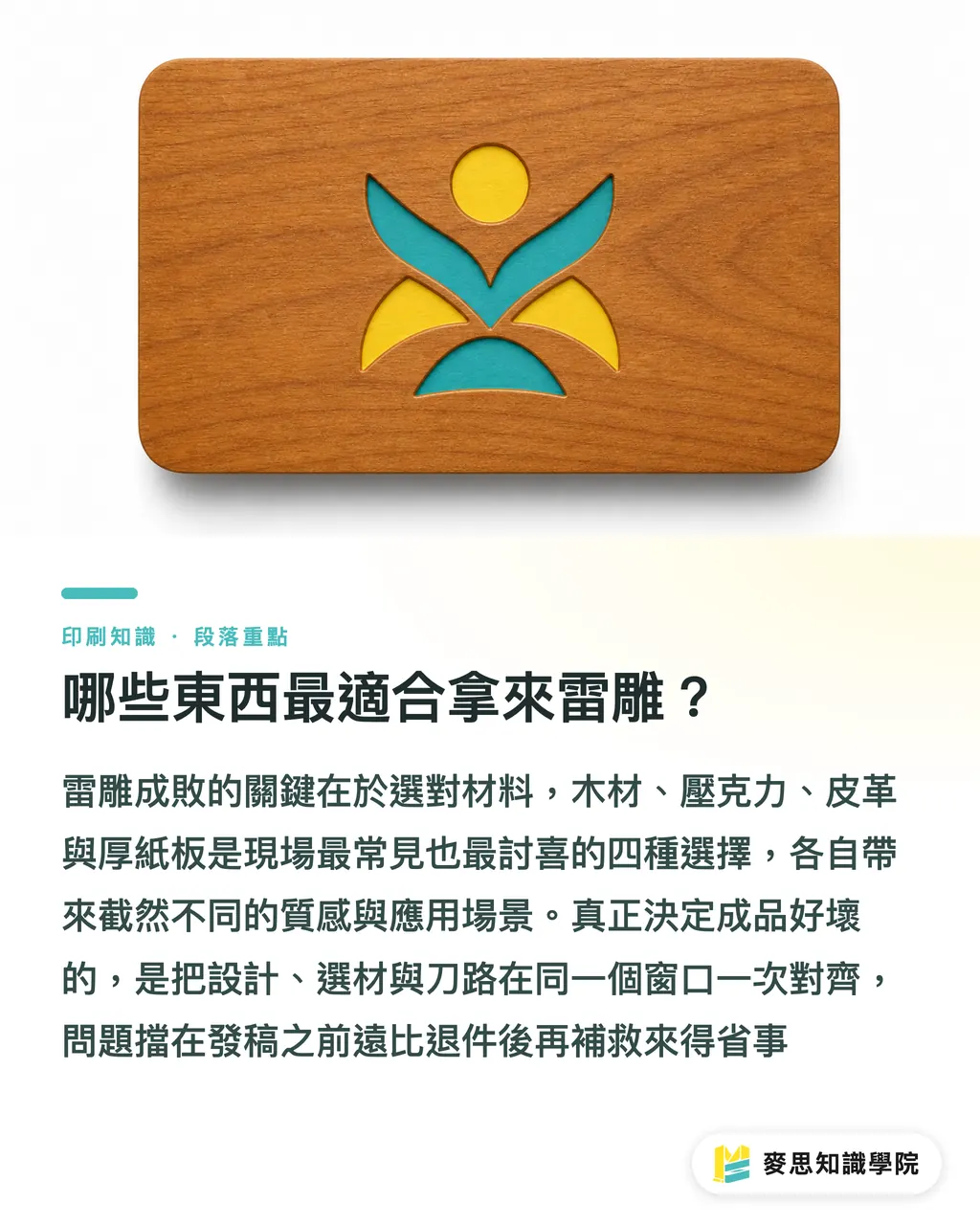

Elegir bien el material es lo que permite que el grabado láser realmente luzca. Estos son los cuatro materiales que más aparecen en producción

・Madera: tiene una veta cálida y un efecto de quemado muy visible. El texto grabado adquiere un marrón oscuro natural. Se usa mucho en tarjetas de presentación de madera y placas de marca

・Acrílico (Acrylic): ofrece gran transparencia y bordes de corte lisos con un acabado ligeramente mate. Funciona muy bien para displays de mesa, premios y rótulos retroiluminados

・Cuero: transmite una sensación de gama alta. La marca dejada por el láser queda sobria y elegante, por eso se usa mucho en cajas de regalo premium y logotipos sobre artículos de piel

・Cartón grueso: tiene un coste accesible y buen tacto; es uno de los materiales principales para packaging premium ligero e invitaciones

En aplicaciones reales, el grabado láser suele pedirse sobre todo en estas categorías

・Cubiertas de cajas de marca: grabar el logo sobre madera o cuero eleva de inmediato la experiencia de unboxing

・Invitaciones de boda: el calado o grabado láser sobre cartón grueso aporta una calidez artesanal distinta al stamping en caliente

・Tarjetas de presentación de madera: una sola pieza basta para dejar huella; al entregarla, ya comunica identidad de marca

En este tipo de postproducción, el mayor riesgo es que diseño, material y archivo hablen lenguajes distintos

Si material, trayectoria de corte y profundidad se alinean desde una misma ventanilla, se evita quedar atrapado en el tira y afloja de “el diseñador puede dibujarlo, pero el proveedor no puede producirlo”

Por eso, en MINDS, dedicada a impresión comercial totalmente personalizada de gama media-alta, siempre ponemos al inicio la revisión de archivos y la recomendación de materiales. Detectar el problema antes de enviar a producción ahorra muchísimo más que corregir después de un rechazo

El grabado láser crea matices quemando el material con láser; no imprime tinta. Los colores del archivo sirven para que la máquina lea instrucciones, no para representar el color final

Siempre hay que entregar un archivo vectorial, AI o DXF, con el texto convertido a contornos. La máquina no puede leer trayectorias desde un mapa de bits

La convención habitual es rojo para corte y negro para grabado, con la línea de corte al grosor mínimo, pero antes de enviar conviene confirmar la tabla de colores con el proveedor

La profundidad del grabado solo se ajusta mediante potencia y velocidad de avance. El archivo no puede especificarla, así que antes de producir en cantidad es imprescindible hacer una muestra física

El texto debería partir de 8 pt y en papel no conviene elevar demasiado la densidad de grabado; de lo contrario, aparecerán letras borrosas y bordes quemados

En postprocesos como el grabado láser, la verdadera barrera no está en el software de diseño, sino en saber comunicarse con el proveedor

En el último año o dos he notado claramente que aumentan los clientes que encargan trabajos a partir de imágenes generadas con AI. Las imágenes son atractivas, pero a menudo no tienen trayectorias de corte, las capas están desordenadas y, al llegar al taller, prácticamente hay que redibujarlo todo

El siguiente paso para un diseñador es muy concreto: crear su propia checklist de entrega para grabado láser. Formato AI/DXF, texto convertido a contornos, capas separadas en rojo para corte y negro para grabado, línea de corte al mínimo, control del área de grabado y límite de densidad para papel. Se revisan esos seis puntos uno por uno antes de enviar

Para las marcas, la recomendación es concentrar selección de material, muestra de profundidad y normas de entrega en una sola ventanilla integrada. Al reducir la retransmisión entre intermediarios, el resultado final se vuelve mucho más estable

Ahorrar de verdad no consiste en presionar el precio unitario, sino en bloquear los errores antes de llegar a la muestra
