Ce este Dieline-ul pentru ambalaje? Prima lecție de design pentru cutii de carton

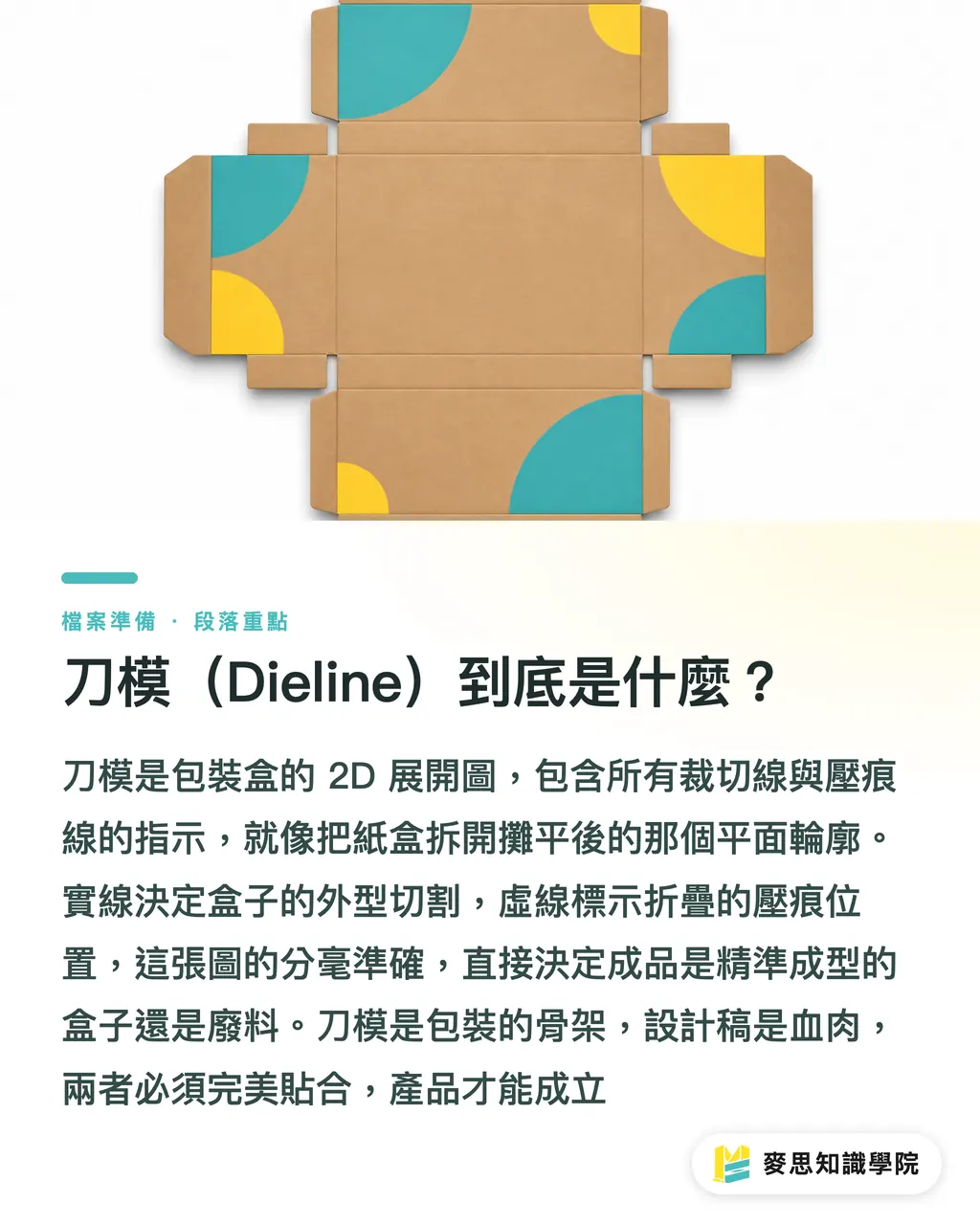

Pe scurt: Dieline-ul este „desfășurarea 2D” a cutiei tale de ambalaj și conține toate liniile de tăiere și ștanțare

Imaginează-ți că desfaci cu grijă o cutie de carton gata făcută și o întinzi complet pe masă; acea formă plană reprezintă conceptul de bază al unui Dieline

În tipografia noastră, acest desen este singura instrucțiune de producție. Acesta spune utilajelor unde să taie și unde să creeze cutele de pliere. Prin urmare, precizia acestui fișier determină dacă vei primi în final o cutie perfectă sau un morman de deșeuri

Pe un desen Dieline există, de obicei, două tipuri de linii:

・Linie continuă (Cut Line): reprezintă locurile unde materialul trebuie tăiat complet, formând conturul exterior al cutiei

・Linie punctată (Crease/Score Line): reprezintă locurile unde trebuie aplicată o ștanțare pentru a crea o cută, facilitând plierea

Dacă ne imaginăm Dieline-ul ca fiind scheletul, atunci designul grafic este carnea și pielea sa; cele două trebuie să se îmbine perfect pentru ca produsul să prindă viață

Mulți designeri creează grafică superbă, dar apar probleme de cum ajung în tipografie. De cele mai multe ori, fișierul Dieline nu este procesat cu precizie – acesta este cel mai frecvent scenariu pe care îl observ în producție

Un fișier Dieline corect trebuie să respecte următoarele principii:

・Strat separat: Liniile Dieline trebuie să fie plasate pe un strat separat, setat „deasupra tuturor”. Nu le amesteca niciodată cu designul grafic; astfel, putem dezactiva cu ușurință stratul Dieline în timpul imprimării, pentru a tipări doar designul

・Indicarea culorii speciale (Spot Color): Culoarea liniilor Dieline trebuie setată obligatoriu ca o „culoare specială” și denumită clar, de exemplu "Dieline" sau "Cut/Crease". Culoarea în sine nu contează, esențial este să fie un canal de culoare separat, astfel încât sistemul nostru RIP să poată identifica aceasta ca fiind o instrucțiune de procesare „non-print”, și nu un element grafic ce trebuie tipărit cu roz neon pe ambalajul tău

・Structură logică: Dieline-ul nu înseamnă doar trasarea unor linii, ci reprezintă un proiect de inginerie structurală complet. Trebuie să iei în considerare poziția și dimensiunea clapelor de lipire (Glue Tab), care sunt esențiale pentru asamblarea cutiei. De asemenea, trebuie să te gândești dacă structurile precum încuietorile sau baza cu blocare automată (Auto-lock Bottom) – care nu necesită lipici – pot fi asamblate cu ușurință

Înainte de a ne trimite fișierul, dedică puțin timp pentru a face o simulare 3D (manuală sau pe calculator) și „încearcă să o pliezi” tu însuți. Multe probleme vor deveni evidente imediat

Deși există o varietate infinită de cutii de ambalaj, principiile de bază rămân aceleași. Cele mai multe derivă din câteva tipuri clasice. Dacă le stăpânești pe acestea, ai acoperit 80% din bazele necesare:

・Cutie cu capac (Tuck Box): Cel mai comun tip de cutie, precum cele de pastă de dinți sau pachetele de cărți de joc. Are capace sus și jos care pot fi introduse (tuck) în interior; structura este simplă, iar costul este relativ scăzut

・Cutie din două piese (Two-Piece Box / Lid and Base Box): Compusă din două părți independente – „capac” și „bază”. Cutia de ambalaj pentru iPhone este exemplul clasic. Este utilizată frecvent pentru cadouri sau produse premium, oferind o senzație rafinată de ceremonie la deschidere

・Cutie cu bază cu blocare automată (Auto-lock Bottom Box): Baza este formată ingenios prin plierea prealabilă a unor clapete. Imediat ce cutia este desfăcută, baza se blochează automat. Are o capacitate de susținere a greutății mai bună decât cutiile cu capac și este utilizată des pentru produse cu o anumită greutate, cum ar fi produsele de îngrijire a pielii în sticle sau produse electronice mici

Stabilirea tipului de cutie înainte de a începe designul este ca și cum ai decide dacă vei construi un apartament sau o casă înainte de a pune fundația; structura determină tot ce urmează

Conceptul de „Bleed” (sângerare) este familiar oricărui designer de grafică plană, dar când vine vorba de ambalaje, mulți se împiedică aici

Sângerarea pentru ambalaje nu înseamnă doar a lăsa 3 mm în jurul întregii suprafețe a fișierului, ci este necesară pentru „fiecare margine de tăiere” a Dieline-ului, deoarece cutia este tridimensională și fiecare față va fi tăiată

Pe scurt, designul tău trebuie să depășească ușor fiecare „linie continuă” (linie de tăiere) cu cel puțin 3 mm, astfel încât, chiar dacă apar erori minuscule în timpul tăierii la mașină, să nu rămână margini albe inestetice

În opoziție cu sângerarea se află „zona de siguranță” (Safety Zone). Toate elementele importante – text, logo-uri sau grafică – trebuie să se afle la cel puțin 3-5 mm distanță de „liniile continue” și „liniile punctate” (linii de pliere). Există două motive:

・Pentru a evita tăierea accidentală în timpul procesului

・Pentru a evita deformarea sau crăparea graficii cauzată de presiunea pe liniile de pliere

Capacitatea de a vizualiza mental corespondența dintre desfășurarea 3D și produsul final tridimensional este secretul esențial pentru un design de ambalaj reușit

・Dieline-ul este desfășurarea 2D a ambalajului, conținând linii continue (tăiere) și linii punctate (ștanțare); este singura instrucțiune pentru producție

・Liniile Dieline trebuie plasate pe un strat separat și marcate cu o culoare specială, pentru a putea fi separate de designul grafic de imprimare

・Stabilirea tipului de cutie este primul pas în design; cutiile cu capac (Tuck Box), cutiile din două piese (Two-Piece Box) și cutiile cu bază cu blocare automată sunt cele trei modele de bază

・Sângerarea (Bleed) trebuie creată de-a lungul „fiecărei” margini de tăiere, nu doar în jurul marginii canvas-ului fișierului

・Elementele grafice importante trebuie să se afle la cel puțin 3 mm distanță de liniile de tăiere și de pliere, pentru a asigura integritatea produsului finit

Din experiența mea de ani de zile în coordonarea dintre liniile de producție și clienți, cel mai mare decalaj dintre designeri și tipografii provine adesea din diferența de percepție asupra „fezabilității producției”, iar Dieline-ul este piatra de temelie care construiește această punte

În prezent, multe instrumente AI pot genera grafică plană frumoasă, dar aproape niciunul nu poate produce un fișier Dieline cu o structură rațională și gata pentru producție în masă. Aceasta este valoarea designerilor profesioniști și a consultanților în imprimare: noi nu creăm doar vizualuri, ci construim obiecte fizice

Recomandarea pentru designeri este să comunice cu partenerii lor de tipărire (de exemplu, MINDS) chiar din etapele inițiale ale proiectului sau chiar să solicite direct de la fabrică fișierele Dieline standard pentru a le utiliza. Acest lucru poate economisi o cantitate uriașă de timp irosit pe revizuiri și poate preveni capcanele de producție; este mult mai eficient și mai sigur decât să încerci să desenezi liniile singur

Pentru clienții care doresc să-și construiască propriul brand, înțelegerea Dieline-ului îți permite să comunici mai eficient ideile tale către designer, evoluând de la o simplă cerere de tipul „Vreau o cutie frumoasă” la „Vreau o cutie cu bază cu blocare automată, ușor de expus”. Această precizie în comunicare se va reflecta direct în forța produsului tău și în eficiența costurilor
