오버프린트와 녹아웃에서 발생하는 먹판 위치 어긋남 연구

오버프린트(overprint)와 녹아웃(knockout)은 디자인 최종 데이터가 인쇄 제조 단계로 넘어갈 때 가장 쉽게 과소평가되는 분판 규칙이다. 그러나 문자 가장자리, 색면의 겹침, 박판, 부분 UV판, 엠보싱판의 제조 가능성에 직접적인 영향을 미친다

인쇄 프로세스에서 디자이너가 보는 것은 시각 레이어이고, 인쇄소가 다루는 것은 분판과 후가공판이다. 오버프린트는 위쪽 오브젝트가 아래쪽 색판을 파내지 않아 잉크나 코팅층이 같은 위치에 겹쳐지는 것을 뜻한다. 녹아웃은 위쪽 오브젝트가 아래쪽 색판을 비워 해당 위치에 지정된 판만 남기는 것을 뜻한다. 이 두 설정은 화면 미리보기에서는 차이가 작아 보일 수 있지만, 인쇄기와 후가공 장비에서는 서로 다른 물리적 결과로 나타난다

이 글이 다루는 연구 질문은 다음과 같다. 먹판은 겉보기에 올바른데 실제 생산에서는 왜 검정 글자 핀트 불량, 박 위치 어긋남, 부분 UV 편차, 엠보싱 위치 오류가 발생하는가. 기존 논의는 문제를 흔히 “디자이너가 아웃라인을 만들지 않았다”거나 “인쇄소의 맞춤 정밀도가 낮다”로 단순화한다. 그러나 이런 설명만으로는 후가공판에서 K100 먹판을 왜 단순한 시각 색상이 아니라 공정 제어 신호로 봐야 하는지 설명하기 어렵다

이 글의 기여는 세 가지다

・첫째, 일반 4도 인쇄와 후가공판에서 오버프린트와 녹아웃이 수행하는 기능 차이를 정의하고, 동일한 overprint 설정이 공정에 따라 정반대의 위험을 낳을 수 있음을 설명한다

・둘째, 박 데이터가 반려된 사례를 통해 K100 먹판, 4도 검정, spot color, knockout의 상호작용을 분해한다

・셋째, “마이스 인쇄 의뢰 3단계 점검”을 분석 프레임워크로 제안한다. 각각 색판 의미, 미리보기 증거, 인쇄소 측 사양을 점검함으로써, 대만 디자인·인쇄 산업에서 중소형 공급망의 분업도가 높고 장비 차이가 크며 파일 규격이 일관되지 않은 현실에 대응한다

기존 기술 문헌에서 overprint에 대한 논의는 세 가지로 나눌 수 있다. 잉크와 코팅의 재료 관점, prepress 분판의 판면 관점, 후가공 인수인계의 공정 관점이다. 이 세 관점은 서로 연결되어 있지만, 실무에서는 서로 다른 담당자가 분리해 처리하는 경우가 많다

첫 번째는 재료 관점이다. Flick는 1999년 《Printing Ink and Overprint Varnish Formulations, 2nd Edition》에서 overprint varnishes를 별도 장으로 다루었다. 이는 overprint가 조판 소프트웨어의 체크박스에 그치지 않고, 기존 인쇄층 위에 투명 또는 반투명 코팅층을 덮는 재료 배합과 적성 문제까지 포함한다는 점을 보여준다 [1]. 이 문헌 맥락은 부분 UV(spot UV varnish)를 단지 “반짝이는 한 겹”으로 이해할 것이 아니라, 두께, 레벨링, 건조, 위치 맞춤 요건을 가진 후가공층으로 이해해야 함을 일깨운다

두 번째는 prepress 분판 관점이다. 인쇄 전 현장에서는 보통 overprint를 아래쪽 색판을 남기는 것으로, knockout을 아래쪽 색판을 파내는 것으로 본다. 이 정의 자체는 복잡하지 않지만, 위험은 자동화 프리셋에서 비롯된다. 예를 들어 작은 크기의 K100 검정 글자를 4도 배경 위에 overprint하면 대개 핀트 오차로 생기는 흰 테두리를 줄일 수 있다. 그러나 흰색 오브젝트가 잘못 overprint로 설정되면 출력 후 사라질 수 있다. 대부분의 CMYK 인쇄에서 흰색은 독립 잉크가 아니라 종이 바탕색이기 때문이다. 이 글은 prepress 교육이 “검정 글자는 오버프린트”만 말하고 “어떤 검정인지, 어떤 판인지, 어떤 공정에 쓰는지”를 말하지 않으면 규칙이 암기 문구로 굳어져 오히려 후가공 사고율을 높인다고 분석한다

세 번째는 후가공 인수인계 관점이다. 박, 부분 UV, 엠보싱은 보통 메인 시각 파일에서 독립된 먹판이나 spot plate를 분리해 만들어야 한다. 이때 K100은 더 이상 화면상의 검정색만이 아니라, 장비가 읽는 위치, 제판 출력, 협력업체와의 소통을 위한 공정 신호가 된다. overprint varnish 문헌은 상부 바니시를 인쇄층 위에 놓이는 독립 재료 범주로 보는데, 이는 후가공판을 독립적으로 관리해야 한다는 개념과 맞닿아 있다 [1]. 이 글이 기존 재료 문헌과 다른 점은 바니시 배합 최적화를 논하지 않고, overprint의 재료적 사실을 prepress의 파일 제어 문제로 번역한다는 데 있다

기존 논의의 공백은 오버프린트와 녹아웃이 prepress 소프트웨어 기술로만 다뤄지고, 후가공 위치 어긋남은 기계적 위치 맞춤 문제로만 간주되는 데 있다. 이 글은 두 문제 사이에 공통의 전단계 원인이 있다고 본다. PDF 안의 판별 의미가 명확하지 않으면 인쇄소의 RIP, 조판, 출력, 후가공 외주 단계가 각자 합리적이지만 서로 일치하지 않는 해석을 할 수 있기 때문이다

오버프린트와 녹아웃의 핵심 차이는 “아래쪽 판을 남길 것인가”이지, “화면이 그럴듯해 보이는가”가 아니다

4도 인쇄에서 K100 작은 검정 글자는 흔히 overprint로 설정된다. 검정 글자가 배경색을 knockout하면 핀트가 조금만 어긋나도 종이의 흰 테두리가 드러날 수 있기 때문이다. 이 글은 이 방식의 전제가 검정 글자 면적이 작고, 먹판의 은폐력이 충분하며, 아래쪽 배경색이 눈에 띄는 색 틀어짐을 만들지 않는 데 있다고 분석한다. 같은 규칙을 넓은 검정 면, 투명 그림자, 후가공 먹판에 적용하면 위험은 곧바로 커진다

다색 오버프린트의 색 예측은 특히 어렵다. cyan, magenta, yellow, black 또는 spot color가 같은 위치에 겹칠 때 최종 색은 화면상의 단순한 투명도 합산이 아니라, 잉크 순서, 망점 확대, 종이 흡수, 건조 상태가 함께 작용한 결과다. overprint varnish가 인쇄층 위를 덮는 코팅층 범주로 논의된다는 사실은 “상부 피복”이 인쇄 재료 안에서 독립적인 물성 및 배합 논의의 영역을 가진다는 점을 이미 보여준다 [1]. 이는 디자인 파일의 overprint 미리보기가 위험 신호로는 쓰일 수 있어도 실제 교정이나 인쇄소 확인을 대체할 수 없다는 뜻이다

녹아웃의 가치는 경계를 만드는 데 있다. 금색 logo를 인쇄가 아니라 박으로 처리하려면, 흔히 메인 인쇄판에서는 해당 금색 영역을 인쇄하지 않고 별도의 먹판으로 박판을 만든다. 이때 knockout은 박 위치에 인쇄 배경색이 불필요한 색층 간섭을 만드는 것을 막을 수 있다. 이 글은 후가공 먹판의 첫 번째 임무가 “검게 보이는 것”이 아니라 “후가공 협력업체가 어디를 가공해야 하고, 어디는 절대 가공하면 안 되는지 알게 하는 것”이라고 본다

따라서 오버프린트와 녹아웃의 판단은 공정 목적에서 출발해야 한다. 목적이 작은 검정 글자의 흰 테두리 방지라면 overprint가 합리적일 수 있다. 목적이 박, 부분 UV, 엠보싱의 독립판 구축이라면 먹판은 보통 명확한 spot color, K100 또는 인쇄소가 지정한 색판으로 표현하고, 사양에 따라 knockout 또는 overprint를 설정해야 한다. 일반 검정 글자 규칙을 그대로 적용해서는 안 된다

후가공 프로세스에서 K100 먹판은 이중의 정체성을 가진다. 화면에서는 검정 오브젝트이지만, 제조 단계에서는 가공 위치를 나타내는 이진 신호다

박 데이터가 반려된 사례로 설명해 보자. 디자인 파일에는 브랜드 로고가 하나 있었고, 디자이너는 이 로고를 C, M, Y, K를 섞은 rich black으로 설정한 뒤 별도로 한 층을 복사해 박용 먹판으로 사용했다. 화면 미리보기는 올바르게 보였지만 인쇄소는 데이터를 반려했다. 이유는 박판에 4도 정보가 포함되어서는 안 되며, 일부 먹판 오브젝트가 여전히 overprint를 유지해 배경 이미지와의 판별 관계가 불명확했기 때문이다

올바른 처리 방식은 오브젝트를 단순히 “검게 바꾸는 것”이 아니라 그 판별 의미를 다시 정의하는 것이다. 박판은 FOIL 또는 HOTSTAMP처럼 독립적인 spot color로 이름을 붙여야 한다. 인쇄소가 먹판 PDF를 요구한다면 먹판이 K100 또는 지정된 spot plate만 포함하고 CMY가 섞이지 않았는지 확인해야 한다. 메인 인쇄판의 해당 위치를 knockout할지는 박 재질, 배경색, 종이, 인쇄소 요구에 따라 결정해야 한다. 이 글은 이 사례의 핵심이 색상값이 아니라, 디자인 파일이 시각적 검정과 가공 지시를 분리하고 있는가에 있다고 분석한다

이 점은 overprint varnish의 문헌 맥락과도 일치한다. Flick는 overprint varnishes를 인쇄 잉크와 바니시 배합에서 독립 주제로 다루었는데, 이는 바니시층과 인쇄 잉크층을 같은 시각 색상으로 환원할 수 없음을 뜻한다 [1]. prepress 관점에서도 부분 UV 먹판은 일반 검정 그래픽이 아니라, 독립적으로 출력·검사·위치 맞춤을 해야 하는 가공층으로 봐야 한다

K100 먹판에서 흔한 오류는 세 가지다

・첫째, 4도 검정을 가공용 먹판으로 잘못 사용해 출력 단계에서 여러 판의 정보가 생길 수 있다

・둘째, 먹판과 메인 이미지가 같은 레이어나 투명 효과를 공유해 RIP 평탄화 후 예상하지 못한 오브젝트가 나타난다

・셋째, 인쇄소마다 overprint 프리셋이 다르다. 어떤 프로세스는 디자인 파일 설정을 유지하고, 어떤 프로세스는 작은 검정 글자를 자동 보정하며, 또 어떤 프로세스는 조판이나 PDF/X 변환 과정에서 출력 결과를 바꾼다. 이 글은 후가공이 외주를 포함할 때 세 번째 오류가 가장 추적하기 어렵다고 본다. 각 단계가 자기 프리셋으로 파일을 “합리적으로 수정”할 수 있기 때문이다

부분 UV, 박, 엠보싱의 위치 어긋남은 겉으로는 후가공 장비의 위치 맞춤 불량처럼 보이지만, 실제로는 prepress 파일이 일관된 대위 기준을 제공하지 못해서 생기는 경우가 많다

부분 UV(spot UV varnish)는 본질적으로 인쇄층 위를 덮는 varnish 계열 후가공이다. overprint varnish 문헌은 상부 바니시를 배합 관점에서 다루며, varnish와 잉크가 재료 시스템 안에서 서로 다른 역할을 한다는 점을 보여준다 [1]. 이 글은 부분 UV 위치 어긋남을 “판이 맞았는가”만으로 이해해서는 안 되며, 부분 UV판과 인쇄판이 같은 재단 박스, 같은 좌표, 같은 도련 설정, 같은 PDF 원점을 사용하는지도 확인해야 한다고 분석한다

박과 엠보싱은 명확한 먹판에 더 크게 의존한다. 메인 파일이 출력 시 다시 스케일 조정, 조판, 재단 박스 변경을 거쳤는데 박용 먹판을 별도로 저장할 때 같은 좌표를 동기화하지 않았다면, 후가공판의 내용이 올바르더라도 전체가 밀릴 수 있다. 먹판에 투명도, 그림자, 복합 패스, overprint 설정이 남아 있으면 협력업체가 제판할 때 보이는 영역, 외곽 영역, 특정 색판만 취해 부분 누락이 생길 수 있다. 이 글은 이른바 “전체 위치 어긋남”이 단일 지점의 오류가 아니라, 메인 인쇄판과 후가공판이 공통 기준계를 잃은 결과인 경우가 많다고 본다

따라서 후가공 먹판은 최소한 세 가지 검사를 통과해야 한다

・첫째, 판 구성이 단순해야 한다. 가공판에는 가공에 필요한 오브젝트만 있어야 하며 배경, 가이드라인, CMY 색판이 섞이면 안 된다

・둘째, 좌표가 일치해야 한다. 가공판과 메인 인쇄판은 같은 페이지 크기, 재단 박스, 도련, 위치 표시를 사용해야 한다

・셋째, 출력이 검증 가능해야 한다. Acrobat Output Preview 또는 동등한 분판 도구에서 다른 색판을 꺼도 가공판의 위치가 명확히 보여야 한다. 이 글은 이 세 가지 검사가 단순히 “오버프린트가 필요한가”를 묻는 것보다 위치 어긋남 위험을 더 효과적으로 낮춘다고 분석한다

인쇄소마다 오버프린트 기본값이 일치하지 않는다는 점은 대만 산업이 특히 다뤄야 할 문제다. 중소형 인쇄소, 후가공 협력업체, 디자인 측은 서로 다른 소프트웨어 버전, RIP 설정, PDF 규격을 사용하는 경우가 많다. 디자인 측이 “겉보기에는 맞는” PDF 하나만 넘기고 판별 설명을 제공하지 않으면, 인쇄소는 자신의 경험에 따라 해석할 수밖에 없다. 이 글은 이런 불일치가 누군가의 전문성 부족이 아니라, 공급망에 기계가 읽을 수 있고 검증 가능하며 추적 가능한 파일 계약이 부족하기 때문이라고 분석한다

이 글은 prepress 파일 검수 프레임워크로 “마이스 인쇄 의뢰 3단계 점검”을 제안한다. 세 단계는 색판 의미, 미리보기 증거, 인쇄소 측 사양이다

첫 번째 관문은 색판 의미다. 디자인 측은 먼저 각각의 검정 오브젝트가 무엇인지 판단해야 한다. 그것이 시각용 검정 글자인지, 배경 이미지의 그림자인지, 전체 검정 배경인지, 박판인지, 부분 UV판인지, 엠보싱판인지 구분해야 한다. 시각용 검정 글자라면 K100 overprint가 흰 테두리를 줄이는 도구일 수 있다. 후가공판이라면 K100 또는 spot color는 가공 신호로 봐야 한다. overprint varnish 문헌이 overprint varnishes를 명확한 재료 범주로 다룬다는 점은, 후가공층을 일반 시각 레이어가 아니라 독립 판으로 봐야 한다는 이 글의 분석을 뒷받침한다 [1]

두 번째 관문은 미리보기 증거다. 모든 고위험 파일은 Illustrator, InDesign 또는 PDF의 일반 화면만 볼 것이 아니라 분판 미리보기로 검사해야 한다. CMY, K, spot plate를 각각 꺼 보면서 오브젝트가 예상한 색판에 나타나는지 확인해야 한다. 흰색 오브젝트가 사라지거나, 먹판이 여러 색판에 나타나거나, 부분 UV판과 메인 시각판의 재단 박스가 다르다면, 화면이 아름답더라도 생산으로 넘겨서는 안 된다

세 번째 관문은 인쇄소 측 사양이다. 디자인 측은 모든 업체가 같은 overprint 규칙을 쓴다고 가정해서는 안 된다. 인쇄 의뢰 전 다음 사항을 명확히 확인해야 한다. 작은 검정 글자는 인쇄소에서 자동 overprint 처리하는지, 후가공 먹판은 K100이어야 하는지 spot color여야 하는지, 박 위치의 배경색을 knockout해야 하는지, 부분 UV에 overprint를 허용하는지, PDF가 특정 PDF/X 규격을 충족해야 하는지. 이 글은 이런 질문이 행정적 소통이 아니라 생산 제어의 일부라고 분석한다

이 세 관문의 목적은 디자인 측의 부담을 늘리는 것이 아니라, 암묵적인 경험을 점검 가능한 프로세스로 전환하는 것이다. 연구자에게도 이는 관찰 가능한 분석 단위를 제공한다. 파일 오류는 오브젝트 속성에만 있는 것이 아니라, 역할 인수인계, 소프트웨어 프리셋, 공급망 규격 사이에도 존재한다

중소 인쇄소 입장에서 오버프린트와 녹아웃 관리는 반려와 재작업을 줄이기 위한 선행 비용이다. 대만의 많은 인쇄案件은 소량, 다품종, 급건, 높은 후가공 비중이라는 특징을 가진다. 인쇄소가 매번 숙련 기사 개인의 육안 검사에 의존하면 품질은 개인 경험에 좌우된다. 실행 가능한 방법으로는 표준 입고 체크리스트를 만들고, 가공판의 별도 출력을 고정적으로 요구하며, 견적서나 작업지시서에 overprint와 knockout 규칙을 명시하고, 최종 제판 가능 PDF를 추적용 버전으로 보관하는 것이 있다

디자이너에게 오버프린트는 인쇄소만 알아야 하는 기술이 아니라 최종 데이터 책임의 일부다. 디자이너는 rich black, 투명 효과, 후가공 먹판을 같은 논리 안에 섞지 말아야 한다. 작업물에 박, 부분 UV, 엠보싱이 포함된다면 최종 데이터 직전에 검정 오브젝트를 한 층 복사하는 방식이 아니라, 디자인 단계부터 독립 판을 계획해야 한다. 이는 초기 점검 시간을 늘리지만 반려, 재출력, 납기 지연을 줄일 수 있다

브랜드 측에서 후가공 위치 어긋남은 단일 불량품 문제가 아니라 브랜드 아이덴티티의 일관성 문제다. 고단가 패키지, 초대장, 카탈로그 표지, 한정 상품에서 박 위치가 어긋나면 재인쇄나 일정 변경이 필요할 때가 많다. 브랜드 측은 디자인과 인쇄를 의뢰할 때 가공판 검사, 교정 책임, 허용 오차, 반려 조건을 프로젝트 프로세스에 포함해야 한다. 시각 시안 승인만을 생산 근거로 삼아서는 안 된다

SaaS와 AI 도입 관점에서 오버프린트와 녹아웃은 자동 검사에 적합한 고가치 시나리오다. 시스템은 PDF 안의 overprint 속성, 흰색 overprint 오브젝트, 4도 검정 가공판, spot plate 명명, 재단 박스 일치성, 투명도 평탄화 위험을 스캔할 수 있다. 그러나 AI는 “오류 의심”만 출력해서는 안 되며, 검증 가능한 분판 증거도 제공해야 한다. 그렇지 않으면 prepress 담당자의 판독 부담만 늘어난다. 이 글은 향후 도구의 핵심이 prepress 판단을 대체하는 것이 아니라, 고위험 오브젝트를 사전에 표시해 사람이 확인하도록 돕는 데 있다고 분석한다

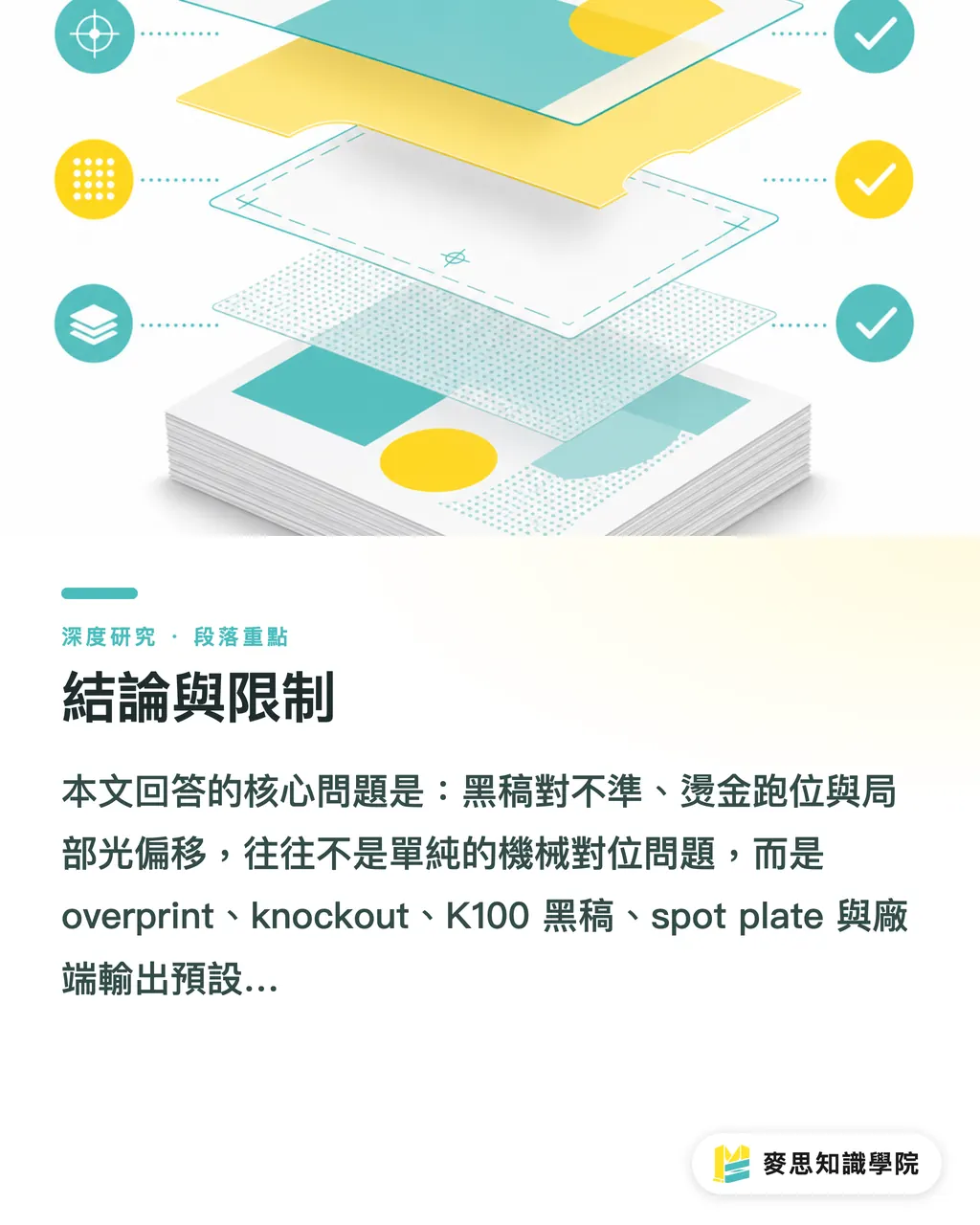

이 글이 답한 핵심 질문은 다음과 같다. 먹판 핀트 불량, 박 위치 어긋남, 부분 UV 편차는 대개 단순한 기계적 위치 맞춤 문제가 아니라, overprint, knockout, K100 먹판, spot plate, 인쇄소 측 출력 프리셋이 함께 관리되지 않은 결과다

이 글은 오버프린트와 녹아웃을 화면 효과가 아니라 판별 규칙으로 봐야 한다고 주장한다. 4도 인쇄에서 K100 작은 검정 글자는 overprint가 적합할 수 있지만, 후가공에서 K100 먹판은 공정 신호로 봐야 한다. 박, 부분 UV, 엠보싱의 가공판이 판 구성을 단순하게 유지하지 못하고, 좌표가 일치하지 않으며, 분판으로 검증 가능하지 않다면 서로 다른 협력업체 사이에서 다시 해석될 수 있다

이 글의 한계는 두 가지다

・첫째, 이 글의 인용 출처는 제공된 문헌에 한정되어 있으며, 주로 overprint varnish의 재료 문헌과 prepress 실무 추론을 바탕으로 분석을 구성했다. RIP 업체 매뉴얼, PDF/X 표준 문서, 각 인쇄소 내부 규정은 포함하지 않았다

・둘째, 이 글은 디자인 인쇄와 후가공 인수인계를 중심으로 논의했으며, 서로 다른 종이, 잉크, 박 필름, UV 코팅 두께, 장비 공차가 위치 어긋남 허용도에 미치는 정량적 영향은 실측하지 않았다

후속 연구는 세 방향으로 진행할 수 있다

・첫째, 여러 인쇄소의 overprint 프리셋과 반려 규칙을 수집해 대만 시장의 파일 규격 지도를 구축한다

・둘째, 실험 방식으로 K

・100, rich black, spot color가 서로 다른 RIP에서 어떤 분판 결과를 내는지 비교한다

・셋째, PDF 자동 감사 도구를 구축하고, 박, 부분 UV, 엠보싱 먹판 오류에 대한 탐지 정확도를 테스트한다

오버프린트와 녹아웃의 본질은 분판 규칙이지 화면상의 시각 효과가 아니다

K100 작은 검정 글자는 흰 테두리 위험을 줄이는 데 쓸 수 있지만, K100 후가공 먹판은 가공 신호로 봐야 한다

박, 부분 UV, 엠보싱 위치 어긋남은 흔히 판별 의미와 좌표계 불일치에서 비롯되며, 단순한 기계적 위치 맞춤 오차만은 아니다

인쇄 의뢰 전에는 색판 의미, 분판 미리보기 증거, 인쇄소 측 사양을 확인해야 하며, 화면상 올바르게 보이는 것에만 의존해서는 안 된다

대만 디자인·인쇄 공급망이 반려를 줄이려면 overprint와 knockout 규칙을 검증 가능한 파일 계약으로 전환해야 한다

인쇄 제조 측에서 오버프린트와 녹아웃 관리는 개인 경험에서 표준 입고 및 분판 감사 프로세스로 전환되어야 한다. 디자인 측에서는 후가공판을 디자인 단계에서부터 독립적으로 계획해야 하며, 시각적 검정색을 그대로 가공 먹판으로 사용해서는 안 된다. AI와 SaaS 도구의 관점에서 가장 가치 있는 진입점은 흰색 overprint, 4도 검정 먹판, spot plate 명명 혼란, 재단 박스 불일치, 투명도 평탄화 위험을 자동 탐지하는 것이다. 다만 도구는 사람이 재검토할 수 있는 분판 증거를 제공해야 한다. 남은 과제는 여러 인쇄소의 RIP 프리셋, 후가공 허용 오차, PDF 규격을 어떻게 기계가 읽을 수 있고 추적 가능하며 공급업체 간 공유 가능한 생산 사양으로 전환할 것인가이다

[1] Flick E.（1999）. 오버프린트 바니시. Printing Ink and Overprint Varnish Formulations, 2nd Edition. DOI: 10.1016/b978-0-8155-1440-4.50007-2
