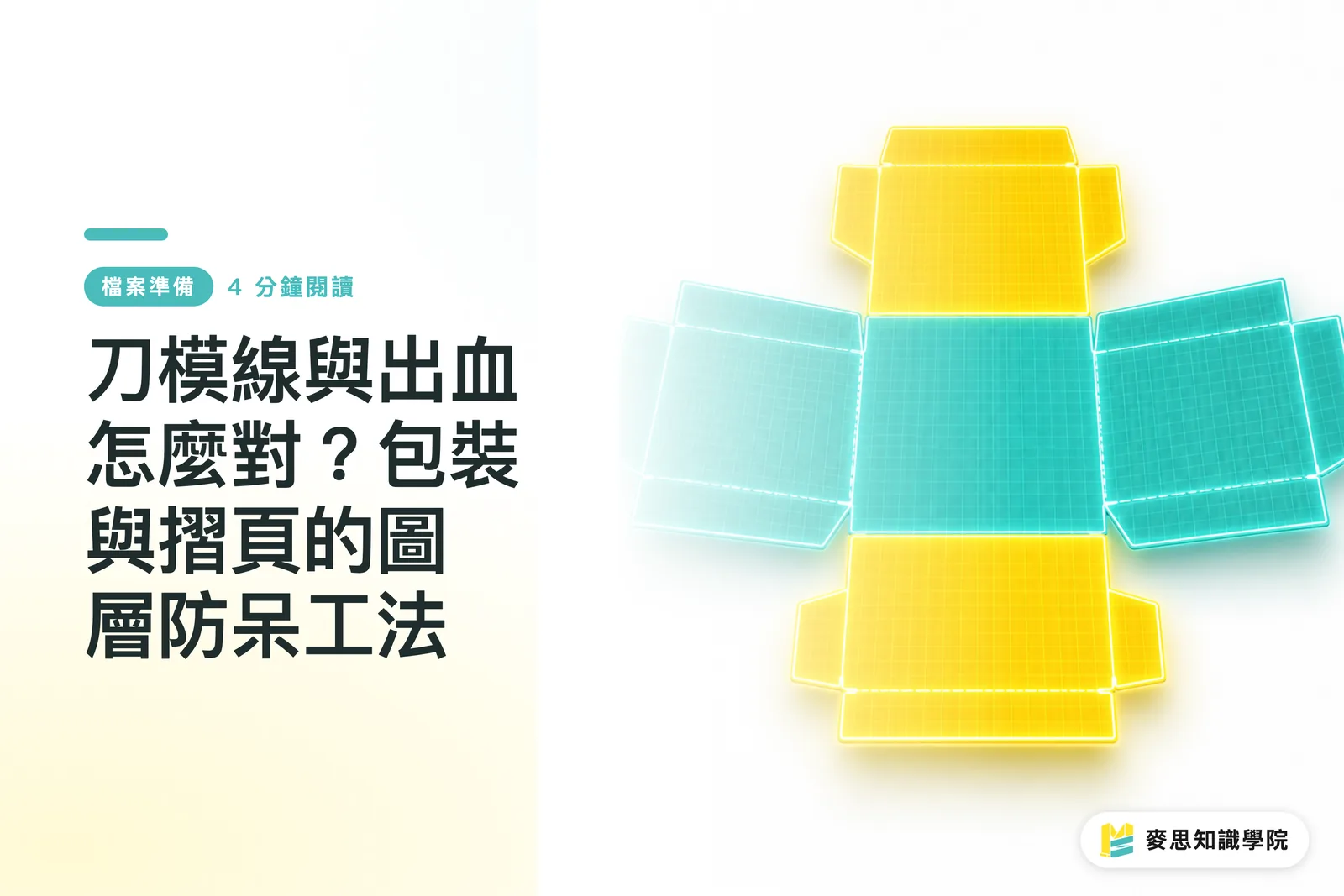

칼선과 도련은 어떻게 맞출까? 패키지와 접지물의 레이어 오류 방지 가이드

톰슨(도무송) 칼선이 계속 어긋난다면, 먼저 '칼선, 도련, 안전선' 레이어가 제대로 분리되어 있는지 확인해 보세요. 그 후 MINDS의 3단계 검수를 거치면 확실합니다. ① 칼선 독립 레이어 ② 충분한 안팎 도련 ③ 안전 거리 및 이음새(접점) 확인

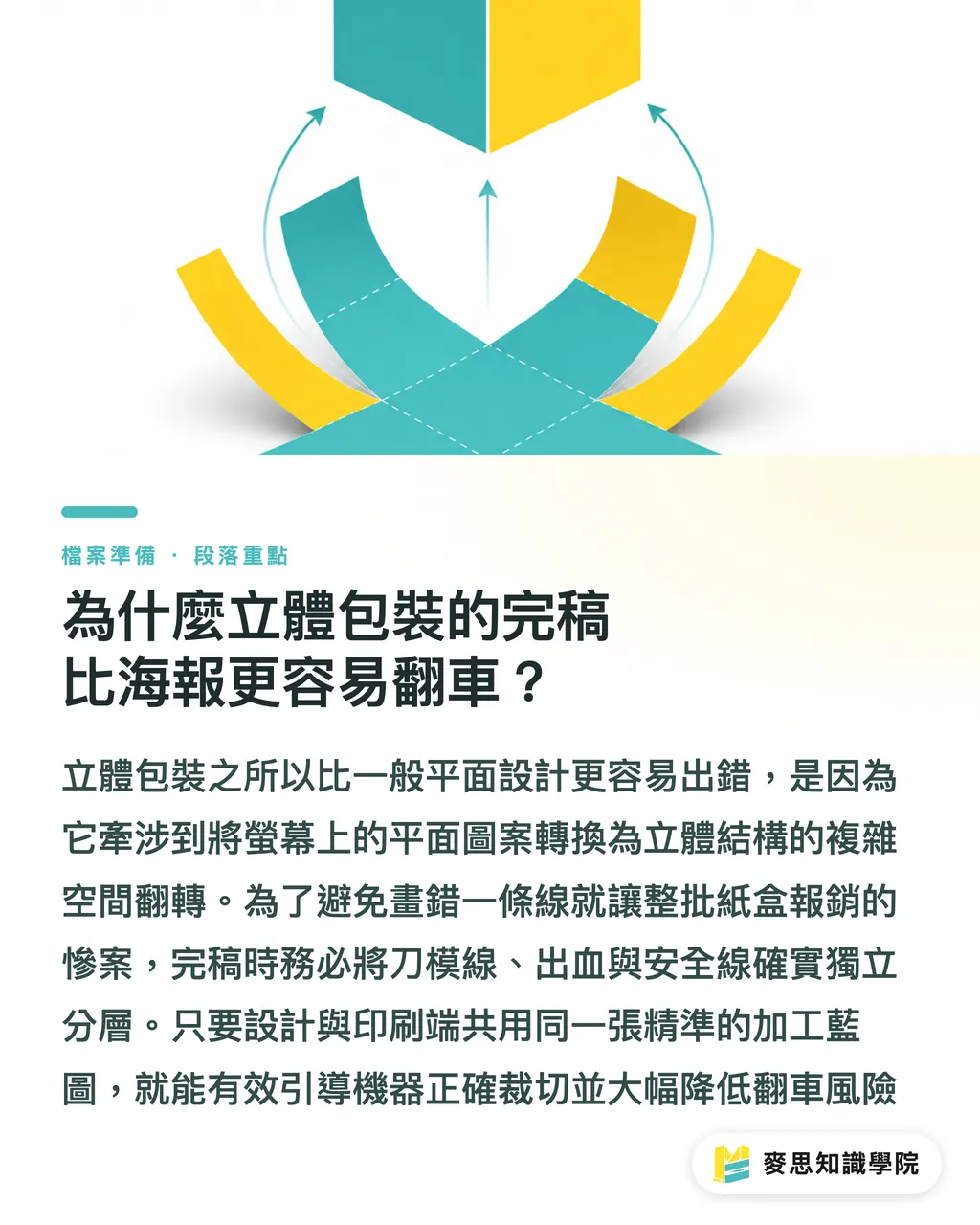

평면 디자인은 사방 재단만 신경 쓰면 되지만, 입체 패키지 상자나 복잡한 접지물은 후가공 시 공간적인 뒤집힘과 꺾임이 동반됩니다

칼선(Dieline)은 재단선, 접는 선, 누름선(오시)의 위치를 표시한 2D 전개도이며, 인쇄소의 톰슨(도무송) 기계가 형태와 접는 선을 정밀하게 작업할 수 있도록 안내하는 역할을 합니다

도련(Bleed)은 인쇄 레이아웃 이미지가 재단선 밖으로 연장되는 영역으로, 보통 표준은 3mm입니다. 이는 기계 재단 오차로 인해 종이의 흰색 단면이 드러나는 현상을 예방하기 위함입니다

지난 10여 년 동안 인쇄 제작 현장에서 수많은 사고를 목격했습니다. 가장 흔한 사례는 칼선 하나를 잘못 그어 종이 상자 한 패치를 통째로 폐기하는 일이었습니다

2D 화면 속 디자인을 3D 구조로 구현할 때는 디자이너, 인쇄소, 톰슨(도무송) 작업자가 모두 동일한 작업 설계도를 공유해야만 합니다

초보 디자이너분들은 흔히 칼선과 디자인 그래픽을 같은 레이어에 그리는 실수를 범하곤 합니다

그 결과 인쇄되어 나온 종이 상자에 보기 싫은 검은색 칼선 테두리가 그대로 인쇄되어 버립니다

올바른 표준 작업 방식은 Illustrator에서 엄격한 레이어 분리 오류 방지 방식을 적용하는 것입니다

・첫 번째 레이어: 가장 밑바탕의 '배경 및 도련'으로, 모든 색상 블록과 이미지는 반드시 바깥으로 3mm 연장되어야 합니다

・두 번째 레이어: 중간의 '텍스트 및 주요 그래픽'으로, 핵심 정보가 안전선 안쪽에 배치되도록 합니다

・세 번째 레이어: 가장 상단의 '칼선 독립 레이어'로, 반드시 별색(Spot Color)으로 지정해야 합니다

고급 맞춤형 상업 인쇄를 진행하는 MINDS의 파일 검수 과정에서도 이것이 가장 먼저 확인하는 핵심 포인트입니다

또한, 칼선 오브젝트의 속성에서 '선 오버프린트(Overprint Stroke)'를 반드시 체크해야 합니다

그래야 제판 작업 시 칼선 밑의 디자인 영역이 하얗게 뚫리는 현상을 방지할 수 있습니다. 이 팁만으로도 불필요한 핀트 오류를 상당 부분 잡아낼 수 있습니다

여러 번 접는 리플렛이나 양면 인쇄되는 패키지 상자는 연결 부위를 지나가는 스프레드 이미지와 텍스트에서 사고가 빈번히 발생합니다

대부분 바깥쪽 가장자리의 도련만 확보하면 된다고 생각하지만, 종이가 접히면서 생기는 안팎의 두께 차이로 레이아웃이 묻히는 현상을 간과하곤 합니다

종이 평량이 250g 이상일 때, 접는 선 부분의 이미지가 옆으로 1~2mm 더 확장되지 않으면 접었을 때 안쪽의 하얀 종이 단면이 노출되는 곤란한 상황이 생깁니다

이런 입체적인 구조에서 안팎 도련을 다룰 때는 종이가 접힌 후 생기는 시각적 사각지대를 미리 예측해 보는 것이 핵심입니다

・바깥쪽 도련: 일반적인 재단 오차에 대응하기 위해 평소대로 3mm 연장 처리합니다

・안쪽 접는 선 도련: 디자인 요소가 누름선(오시선)을 지나 약 1.5mm 정도 더 여유 있게 넘어가도록 합니다

・안전 거리: 누름선으로 인해 글자의 가독성이 떨어지지 않도록 텍스트는 누름선에서 최소 3mm 이상 떨어뜨려야 합니다

제작을 발주하기 전, 프린터로 실제 비율대로 출력해 직접 접어 보며 종이 재질의 물리적 한계를 체험해 보아야 하는 이유가 바로 여기에 있습니다

최근 들어 Midjourney나 다른 생성형 AI로 뽑아낸 패키지 시안만 들고 와서 바로 인쇄 발주를 넣으려는 고객분들이 많아졌습니다

하지만 AI가 생성한 이미지는 정확한 도련이나 안전 거리의 개념이 없으며, 구조적으로도 물리적인 조립이 불가능한 경우가 많습니다

칼선 드로잉은 단순히 겉모양을 예쁘게 그리는 작업이 아닙니다. 상자가 제대로 조립되는지, 도련면의 끝부분에 보풀이 일지 않는지 등 물리적 완성도를 결정합니다

따라서 AI 시안은 시각적인 영감용 참고 자료로만 삼고, Illustrator 같은 벡터 프로그램에서 정확한 칼선과 도련을 다시 설계해야 합니다

자유형 카드나 패키지 상자의 톰슨(도무송) 공정에서 실패하지 않으려면 조립용 끼움 홈, 연결 부위, 곡률(R값) 등 모든 요소가 실제 톰슨 칼날의 제작 한계 범위 내에 있어야 합니다

이런 복잡한 입체 구조의 칼선을 직접 설계하기 어렵다면, 사전에 MINDS Knowledge Academy 자문 팀을 통해 먼저 구조 테스트를 받아 보시는 것을 권장합니다

인쇄기 앞에서 결과를 운에 맡기기보다, 작업 초기 단계에서 파일 데이터를 완성도 있게 셋업해 두는 편이 훨씬 현명합니다

칼선 레이어는 반드시 분리하고 별색 선 오버프린트로 설정해야 하며, 디자인 그래픽 레이어와 혼용해서는 안 됩니다

도련은 외곽 영역뿐만 아니라, 접히는 내부 경계선 부분에도 동일하게 연장하여 완충 영역을 주어야 합니다

텍스트와 핵심 아이콘은 칼선 및 누름선으로부터 최소 3mm 이상 띄우셔야 재단 오차로 인한 손실을 피할 수 있습니다

AI가 생성한 패키지 이미지는 참고용 시안일 뿐이므로, 실제 조립이 가능하도록 물리적 한계를 고려해 벡터 기반의 칼선으로 재설계해야 합니다

디자인 도구가 점점 더 편리해지고 똑똑해질수록 실물 인쇄 과정에서 일어나는 다양한 물리적 변수들을 간과하기 쉬워집니다

파일 레이어를 분리하여 오류 방지 작업을 꼼꼼히 해 두는 것은, 인쇄소의 원활한 생산을 돕는 것뿐 아니라 디자이너의 소중한 작품이 최종 단계에서 무산되지 않도록 지키는 장치이기도 합니다

표준화된 프로세스로 데이터 파일을 관리하는 습관을 들이면, 향후 제아무리 복잡한 형태의 특수 톰슨 가공 프로젝트를 맡게 되더라도 확신을 가지고 무사히 제품을 양산해낼 수 있을 것입니다
