ダンボール網版印刷の顕像・排水トラップ：洗い出しブース構成の誤謬と工程再設計

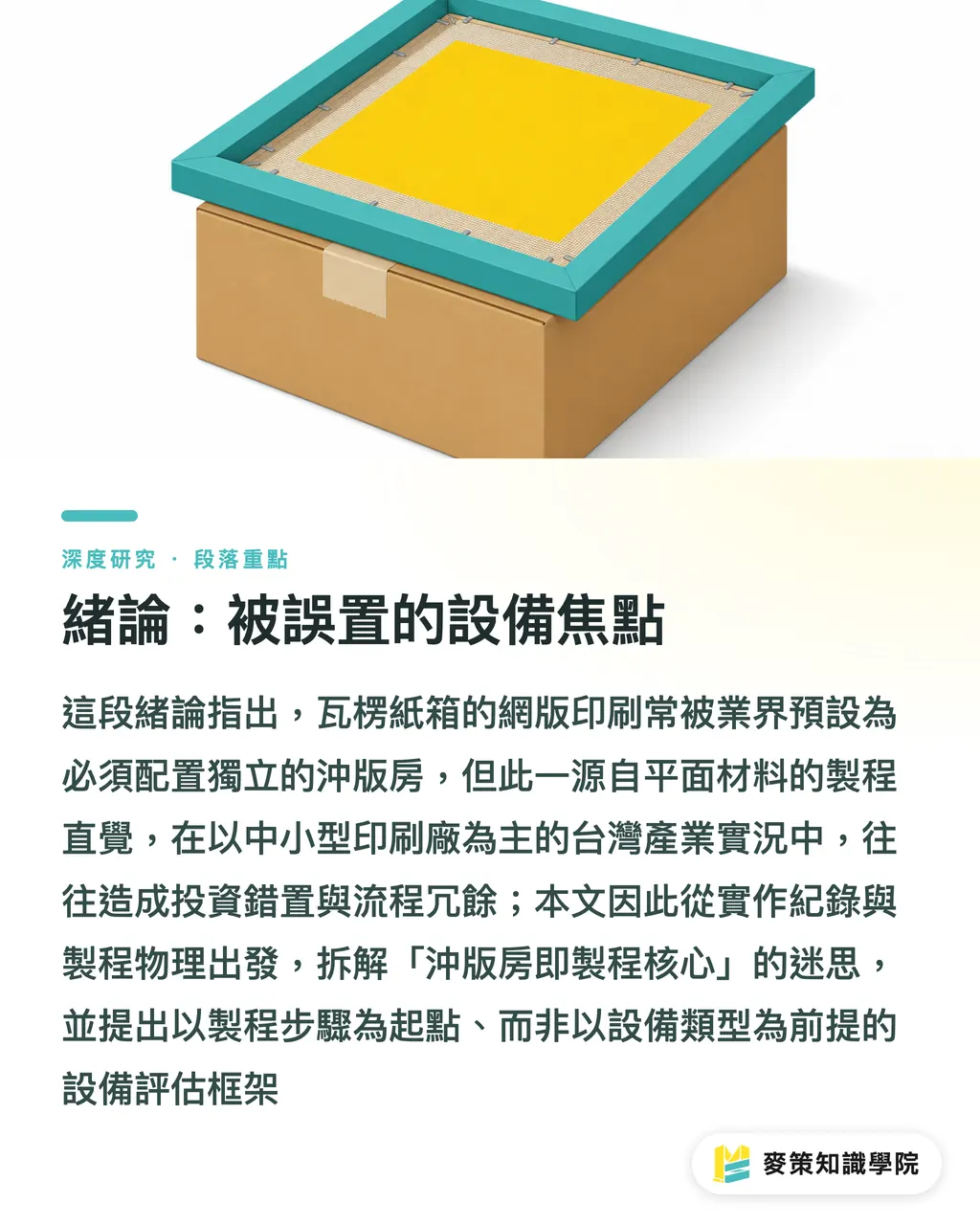

ダンボール（corrugated board）への網版印刷（screen printing on corrugated board）は、長らく産業界では後加工（postpress）の一工程として位置づけられてきた。版材準備、感光乳剤塗布、露光、顕像、印刷、乾燥、後加工までの一連工程で構成される。中華圏と英語圏の入門文献では、「洗い出しブース（沖版房）」という語はほぼ顕像ステップの代名詞として扱われ、網版印刷ラインの必須インフラとして前提化されてきた。ところがこの前提は、ダンボール素材での実作業では必ずしも成立しない

台湾のデザイン印刷産業は中小印刷所が主体で、経済部の工業製品分類では資本金が数千万から数億元（台湾元）規模に集中する。設備投資の境界判断がそのままライン構成を左右する[1]。本研究の問題意識はこの文脈から生まれる。すなわち、紙器向け網版印刷に参入する業者が、平面材（ポスター、布、ステッカー等）の洗い出しブース構成をそのまま移植すれば、むしろ投資の誤配置と工程の冗長化を招くのではないか。本研究では現場記録と工程物理をもとに、この誤謬の成因を解きほぐし、工程起点で装置リストを組み立て直す判断ロジックを提示する

本稿の貢献は次の四点。第一に、紙器と平面材の顕像・排水工程の差異を体系的に整理し、洗い出しブースがラインごとに果たす機能的位置づけを明確化する。第二に、「洗い出しブース＝工程の中核」という神話の構造的成因を解体する。第三に、工程ステップから出発する設備評価フレームワークを提案する。第四に、上記を台湾中小印刷所の設備投資と工程設計に対する提言として実装する

洗い出しブースを網版印刷の標準装備とする言説の系譜

網版印刷の顕像ステップは水流で未硬化の感光乳剤を流し、画線部のメッシュを開放する。このステップを受け止めるため、多くの教材や装置メーカー資料は「洗い出しブース」―給排水、スプレーまたは高圧洗浄を備えた独立作業区画―を標準装備として提示してきた。この言説の系譜は主にアパレルプリント、広告出力、平面美術といった長年の現場に由来し、対象素材は紙、織物、プラスチックフィルムが中心。洗浄水量、顕像時間、乾燥条件が比較的安定しているため、洗い出しブースは「標準化されたモジュール」として提示されがちだった

留意すべきは、この系譜の延長線上、すなわち「洗い出しブースを汎用の標準と見なす」前提が、紙器素材に波及する際に体系的に検証されてこなかった点である。本稿の分析では、この未検証の延長こそが既存議論の主な空白であり、本稿の主要な切入点でもあると位置づける

ダンボール網版印刷の工程特性に関する関連議論

ダンボールへの網版印刷に関する議論は、インキ層厚、色彩再現、滲み・かすれ対策に偏重してきた。段ボールは表紙・中芯・裏紙の三層（または多層）構造のため、加圧と受墨の挙動は単層紙とは根本的に異なる。表面平滑度は劣り、吸墨性も波形構造に影響される。色彩の彩度とインキの立体感を狙うため、紙器向けの網版印刷では厚盛りが必要になる場面が多く、結果として低メッシュ（mesh count）の網版と高固形分インキが選ばれる傾向があり、乳剤塗布厚と顕像負荷が増す

こうして紙器素材の網版顕像は、平面材とは質的に異なるいくつかの特徴を示す。版面と乳剤厚に比例して顕像水量が増える。芯紙の通気性・吸水性に乾燥時間が左右される。廃水処理はインキと乳剤残渣の固液分離要件が重くなる。ところがこうした特性は既存文献では断片的にしか触れられておらず、工程設計を束ねる指針にはなっていない。本稿の分析では、ここにもう一つの空白があるとみる

設備投資の意思決定フレームに関する既往研究

中小製造業の設備投資研究は、資本回収期間、产能匹配（生産能力整合）、フレキシブル生産といった論点を強調してきた。台湾印刷産業の文脈では、多用途機と単能機の取舍、工程の内製と外注の境界が頻出する論点である。ところが洗い出しブースという特定装置に絞った意思決定は、既往研究での扱いが薄い。多くは「必須」「任意」ではなく「必須」と前提化されるため、紙器素材の現場経験と齟齬をきたす。本稿の分析では、この構造的预设こそ修正の余地がある領域であり、本研究の実務的貢献はここにあると位置づける

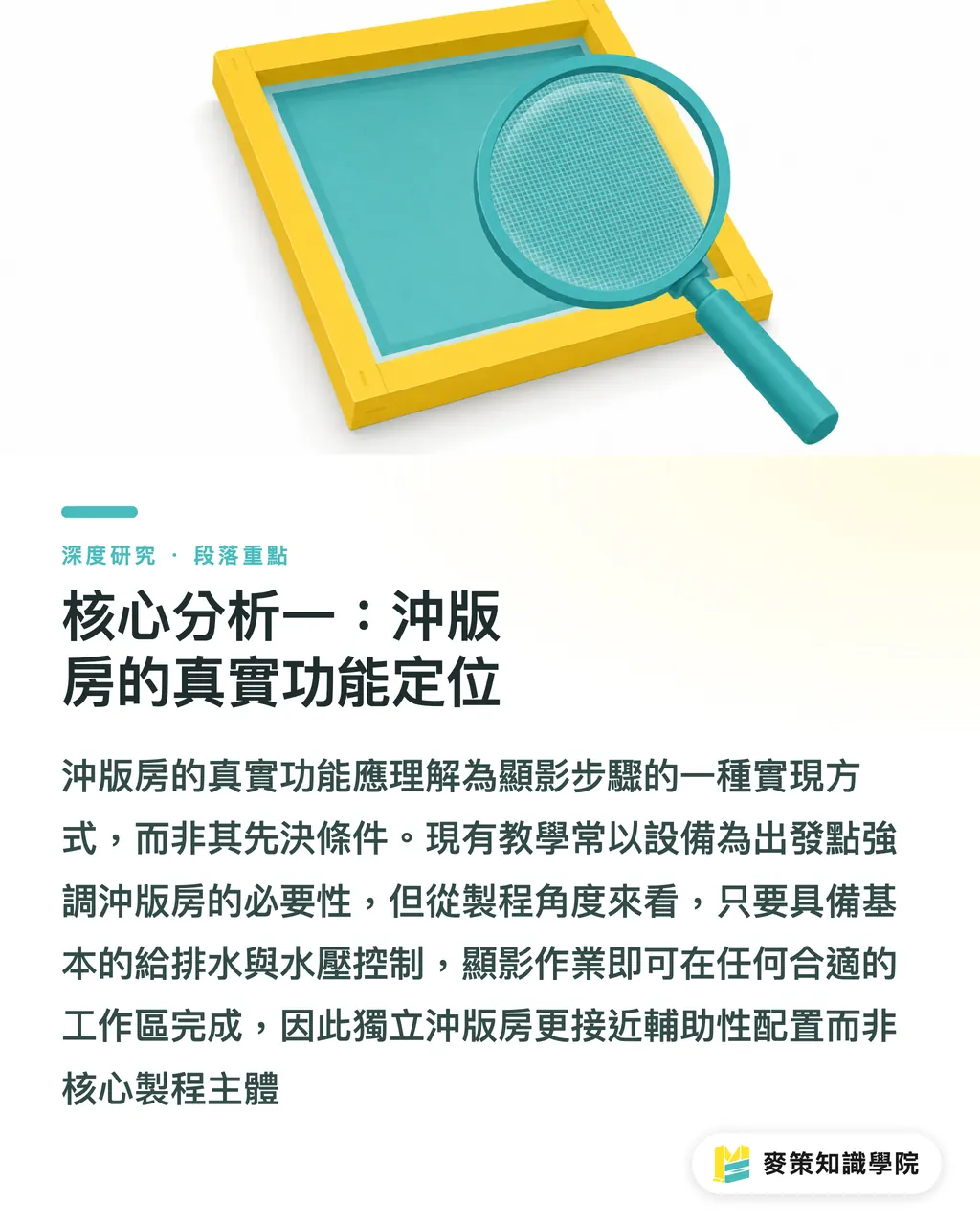

網版印刷工程における洗い出しブースの機能は、三層に分解できる

・第一に、顕像作業の物理的空間として、洗浄装置・給排水配管・廃水の一時滞留を受け持つ

・第二に、可視化の補助として、作業者が顕像の進行を直接観察し、水圧と角度を調整できるようにする

・第三に、工程内の汚染隔離区画として、顕像廃水とインキ・印刷区画の相互汚染を防ぐ。この三層のうち第一は工程の必要条件だが、残る二つは補助的な構成要素に過ぎない

本稿の分析では、洗い出しブースを工程の主役にみなす誤謬は、補助的機能が中核機能と誤認されることから生まれるとみる。紙器網版印刷の現場では、顕像ステップは基本的な給排水を備えた作業区で十分に成立し、独立した洗い出しブースは必ずしも要らない。必要となる水量・水圧・廃水処理は、工程設計と強く結びついており、装置の形式そのものにはあまり依存しない。いいかえれば、洗い出しブースは「顕像ステップを実現する方法のひとつ」であり、「顕像ステップの必要条件」ではない

この見立ては既存教材の語り口と対照的になる。分かれ目はアプローチの違いだ。教材は装置を叙述の出発点にする（「網版をやるなら洗い出しブースが要る」）のに対し、工程起点のアプローチはステップを出発点にする（「顕像ステップを完遂する必要があり、洗い出しブースはその実現手段のひとつにすぎない」）

段ボールが網版の顕像ステップで見せる工学的特殊性は、三つの切り口から整理できる

第一に、乳剤厚と顕像負荷。厚盛りインキへの対応のため、紙器網版で用いる乳剤塗布厚は厚くなる傾向があり、未硬化乳剤の沖去量も相対的に増える。しかもこの増加は線形ではない。厚みが一定の臨界を超えると未硬化乳剤の付着力が増し、沖去に必要な水圧と時間がともに伸びる。本稿の分析では、この非線形性により、紙器顕像は水圧の安定性に対する要求が一般の平面材より高くなるが、洗い出しブースの標準化された水圧設定がそのまま使えるとは限らない

第二に、乾燥と排水のカップリング。段ボールの中芯紙は高い通気性と吸水性をもち、顕像後の版の乾燥挙動は単層紙と異なる。通気性は水分蒸発を促す一方、吸水性は芯層への水分浸透を招き、完全乾燥までの時間を延ばし、乾燥中の版面変形リスクを高める。このカップリングがあるため、紙器網版の顕像後の乾燥計画は、顕像ステップの排水設計と一体で組み上げる必要がある。両者を独立した工程として切り分けて考えるべきではない

第三に、廃水処理と環境コンプライアンス。感光乳剤の廃液は台湾では事業排水管理の範疇に属し、排出と処理は関連環境法規の規制を受ける。紙器の顕像では、廃水量と廃液濃度が工程設計と直結するため、設計を誤れば廃水処理コストが隠れた運転負担に転化する。本稿の分析では、廃水処理のコンプライアンスコストは、設備投資判断の一部として組み込むべき事後処理の付属議題ではないと位置づける

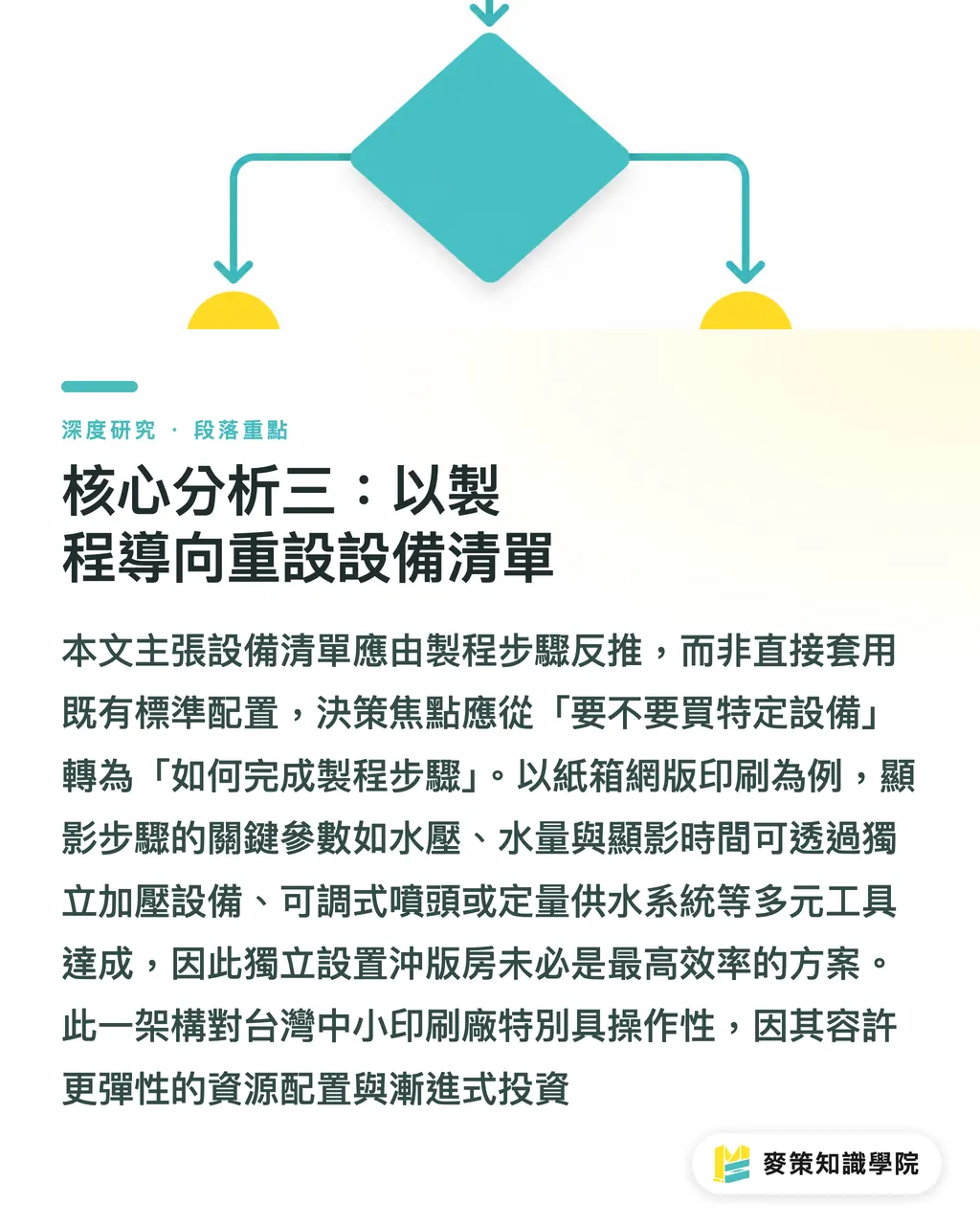

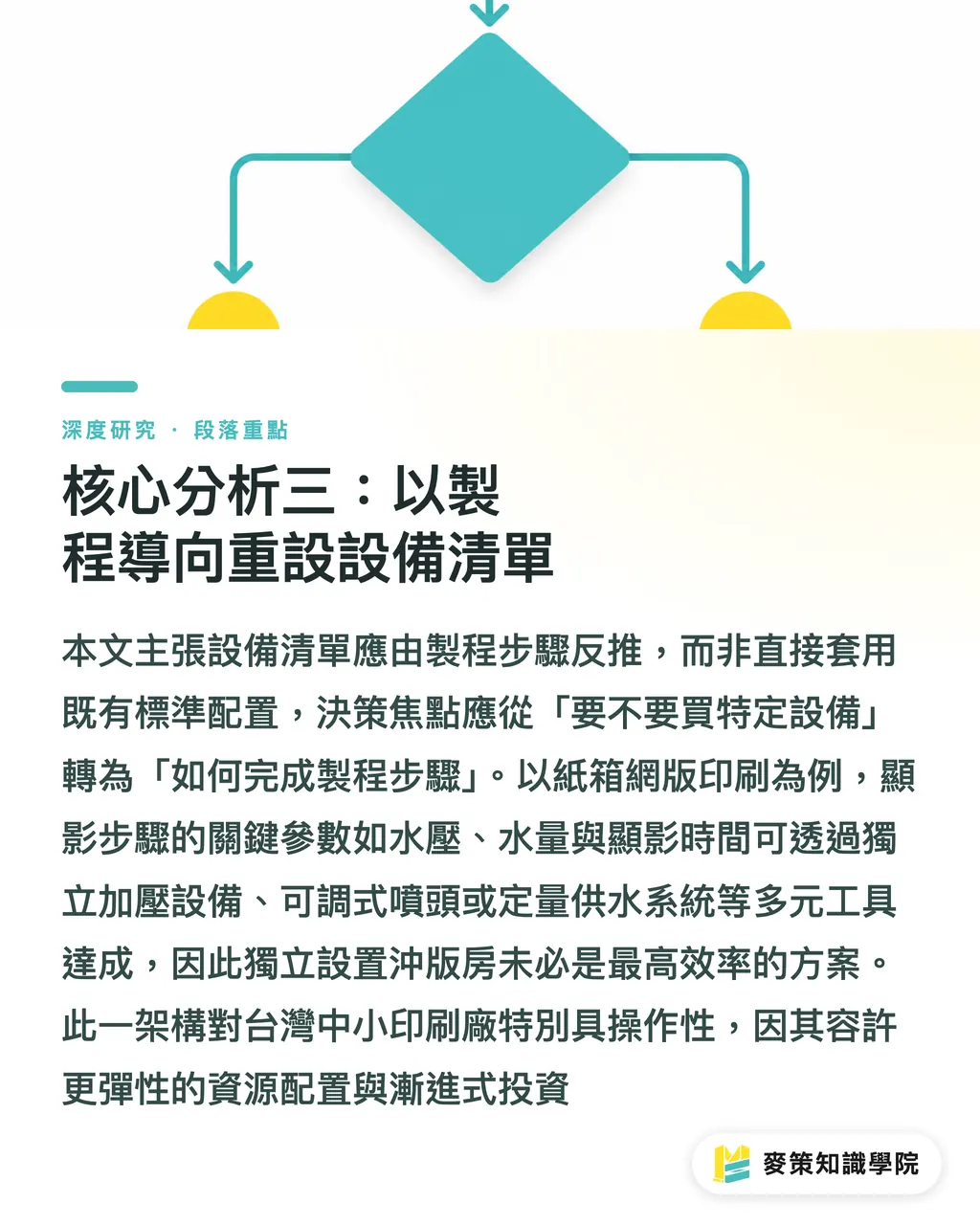

以上の分析に基づき、本稿は「工程起点の装置リスト」意思決定フレームワークを提案する。中心となるのは、装置リストを既存の標準装備から引き写すのではなく、工程ステップから逆引きして組み上げるという発想である。フレームは三層からなる

第一層は工程ステップの棚卸しである。必要な工程ステップをすべて書き出し、各ステップについてインプット（材料、エネルギー、情報）、アウトプット（成品、廃棄）、主要制御パラメータ（温度、圧力、時間、濃度等）をタグ付けする。紙器網版印刷のケースでは、顕像ステップの主要パラメータとして水圧、水量、水温、顕像時間、乳剤沖去率を定義する

第二層は機能要件の定義である。各主要パラメータについて、許容変動範囲と必要な制御手段を定義する。たとえば水圧の安定性は、独立加圧装置、可調ノズル、定量給水システムのいずれでも確保できる。この層の分析により、装置の選択は機能要件に立ち返って行えるようになり、装置形式ありきの議論から離脱できる

第三層は装置選定と統合である。機能要件が定義できて初めて、装置選定の比較基盤が生まれる。この層で洗い出しブースの価値の有無は、他の選択肢よりも機能要件を効率よく満たせるかで決まる。本稿の分析では、紙器網版印刷の典型的な規模では、独立した洗い出しブースが最も効率的とは限らず、基本的な給排水を備えた作業区画に可調式の洗浄ツールを組み合わせる構成で、工程要件は十分満たせる

このフレームの実装上の意義は、意思決定の焦点を「洗い出しブースを買うかどうか」から「顕像ステップをどう完遂するか」に移す点にある。前者は装置起点、後者は工程起点である。本稿の分析では、後者の方が台湾の中小印刷所にとって操作性が高く、資源配分の柔軟性と段階的投資を許容する

中小印刷所にとって、本研究の含意は設備投資判断の構造的調整にある。投資評価の段階では、まず工程ステップを起点にフローを描き、各主要パラメータにタグを付け、それから機能要件を定義し、最後に装置選定に入るという順序に改めることが望ましい。この順序転換により、標準化された装置構成の前提から生まれる投資誤配置を避け、資本をより効率的に配分できる

デザイナーとブランド側にとっての意味は、紙器網版の工程理解を深める点にある。デザイン側は入稿段階の時点で、顕像、乾燥、廃水処理など後段の工程特性を把握し、印刷側と工程すり合わせを行うべきである。たとえば厚盛りインキのデザインは視覚表現上必要でも、顕像負荷と乾燥時間、ひいては納期とコストに波及する。この因果連鎖をデザイン判断に組み込めば、印刷側での場当たり的な調整や手戻り圧縮できる

ブランド購買とプロジェクト管理の立場から見ると、洗い出しブースなど特定の装置構成が必然ではないことを理解しておくことで、見積もりの構造をより精緻に評価できる。見積もりに洗い出しブース関連の固定費分担が含まれている場合、購買側はさらにその機能的位置づけと代替案を問い直し、実態に近い見積もり構成を交渉する余地が生まれる

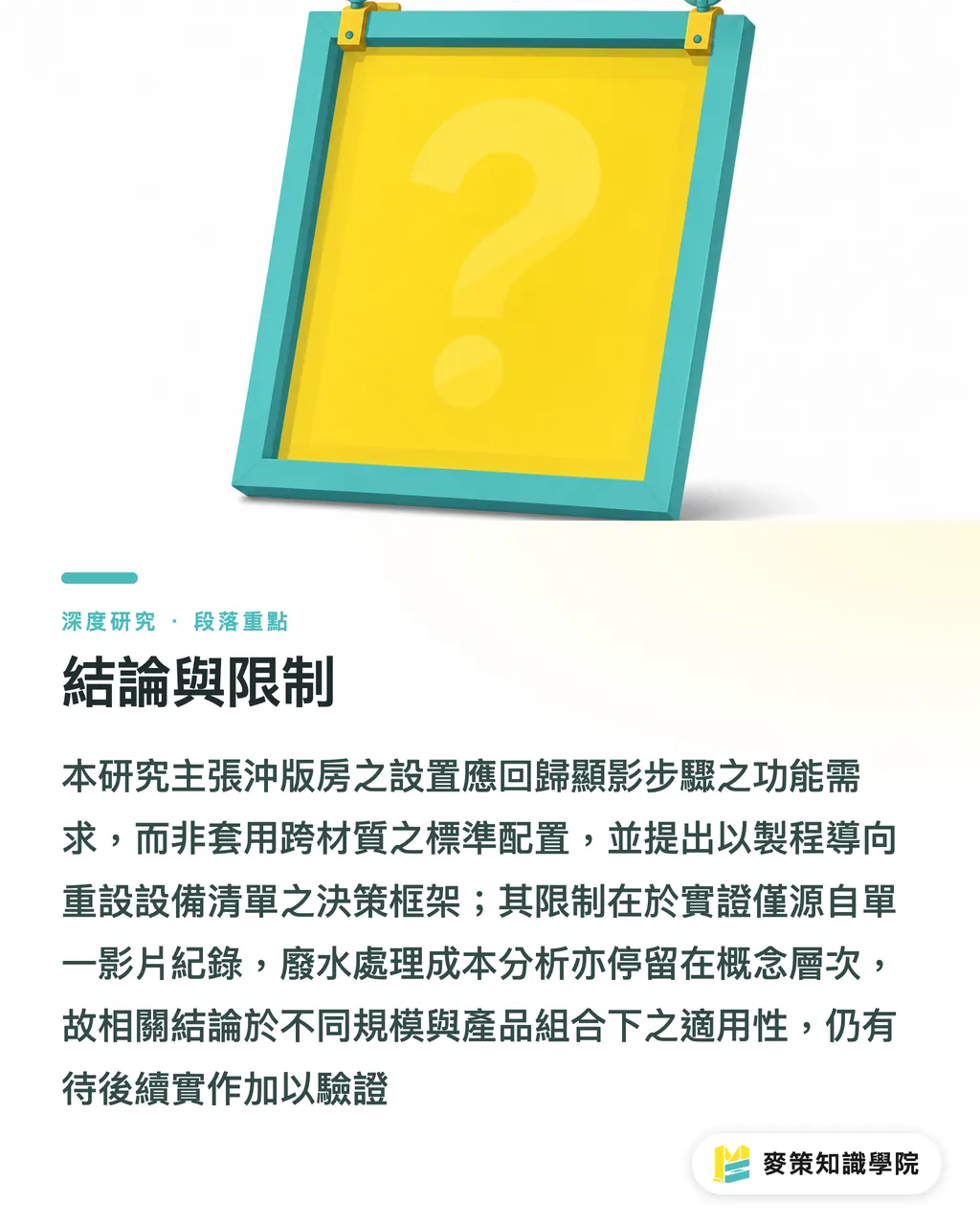

本研究は紙器網版印刷の顕像・排水工程を入口に、洗い出しブースの機能的位置づけは補助であり中核ではないと論じ、工程起点で装置リストを再設計する意思決定フレームワークを提示した。結論の中核は次の一点に尽きる。洗い出しブースを設けるかどうかは、素材横断の標準構成をそのまま引き写すのではなく、顕像ステップの機能要件分析に立ち返って判断すべきである

本研究の限界は次の通りである

・一点目は、本稿が依拠する一次素材の中心が単一の動画記録であり、複数工場・複数規模を横断する体系的実証データを欠く。そのため一部の結論は、その動画が示す現場と条件の中に推論の境界が限られる

・二点目は、廃水処理コストの分析が概念レベルに留まり、具体的な法規条文の引用とコスト定量化を含まない。実務上の見積もりやコンプライアンス評価では別途検証が必要である

・三点目は、工程起点フレームは論理整合性をもつが、規模や製品構成が変わったときの適用性については今後の実証検証が待たれる

今後の研究方向は、第一に台湾中小印刷所をサンプルに紙器網版顕像・排水の実証調査を行い、工程パラメータと装置構成の関連データベースを構築すること。第二に、本フレームを他の後加工工程にも拡張し、汎用性と調整要件を検証すること。第三にライフサイクルアセスメント（LCA）のアプローチを導入し、異なる装置構成案の環境・コスト外部性を定量化し、サステナビリティ志向の設備投資判断の土台を提供することである

洗い出しブースは顕像ステップの実現手段のひとつであり、顕像ステップの必要条件ではない

段ボール素材は顕像・排水において、乳剤厚、乾燥とのカップリング、廃水コンプライアンスという三つの工程特殊性をもつ

設備投資は標準化された装置構成から転写するのではなく、工程ステップから逆引きして装置リストを組み立てるべきである

廃水処理のコンプライアンスコストは事後処理の付属議題ではなく、設備投資評価に組み込むべきである

デザイン側と印刷側の工程すり合わせにより、顕像・乾燥工程での場当たり調整と手戻りを圧縮できる

印刷製造側にとっては、本研究が示す装置起点から工程起点への移行というアプローチが、投資誤配置のリスクを下げ資本効率を引き上げる手立てとなる。デザイン側にとっては、顕像・排水など後段工程の特性を理解することで、入稿判断と工程制約を揃え、手戻りと納期リスクを削れる。AI活用の観点では、工程パラメータの棚卸しと機能要件定義の構造化はまさにAI支援型意思決定システムが力を発揮できる領域であり、たとえば工程ステップを入力に装置選定提案書や投資回収シミュレーションを生成するといった使い方が考えられる。SaaS化の観点では、工程起点の装置リストフレームはモジュール化の潜在力をもち、中小印刷所向けの工程設計・設備評価ツールとして展開しうる。残る課題は、規模や製品構成が変わったときにフレームのパラメータ閾値をどう較正するか、そして法規制コンプライアンスコストをどう体系的に設備投資の経済評価に組み込むかである
