軋型公差抓多少？交稿前必算的包裝展開尺寸與 3 大地雷

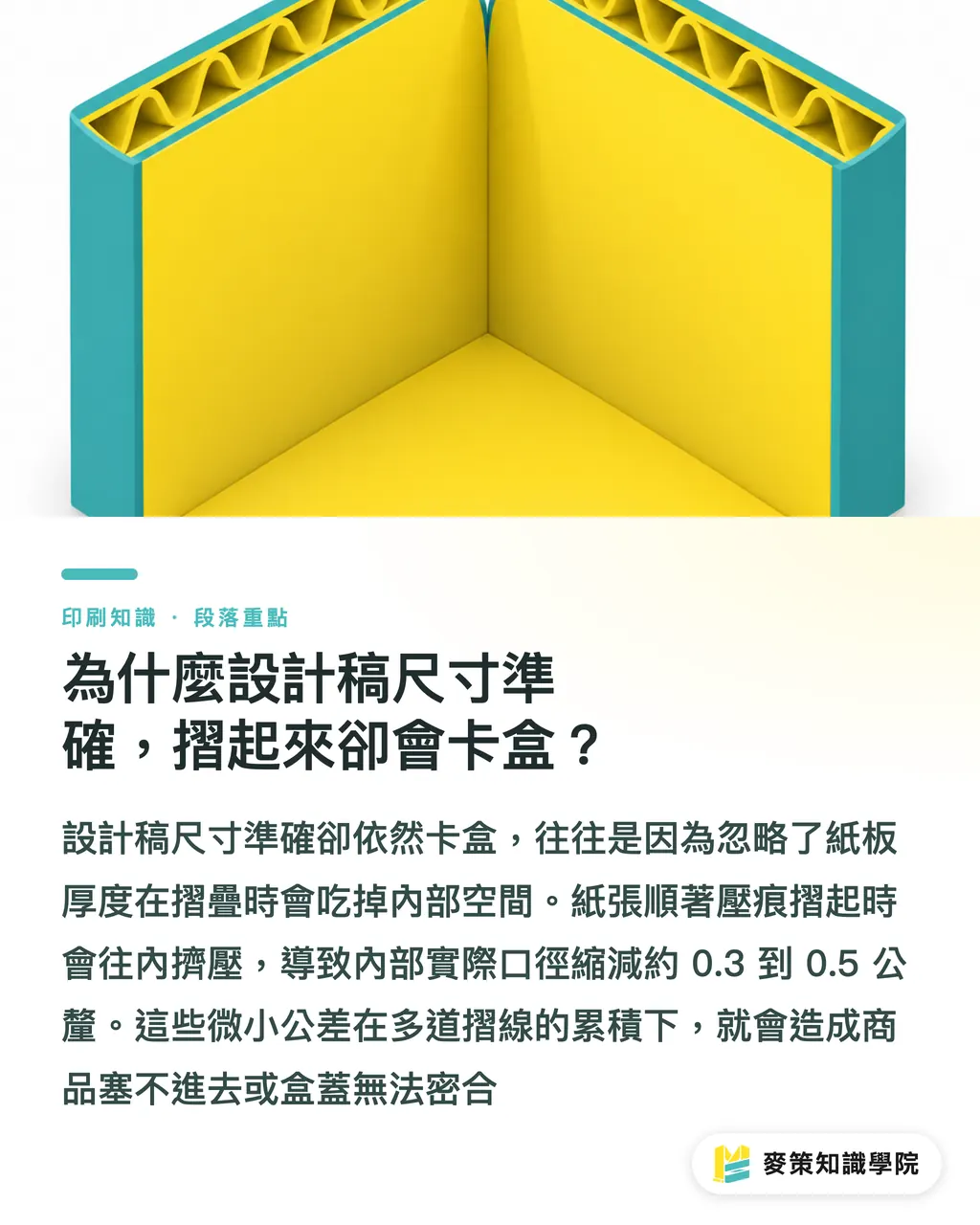

問題多半出在「紙板厚度」吃掉了內部空間

很多設計師畫刀模時只量外觀長寬高，卻忽略了紙板摺疊時轉角處會產生物理損耗

特別是灰紙板軋型盒，軋刀（切斷）與壓線刀（壓痕）之間本來就有間距，當紙板順著壓痕摺起，紙張本身的厚度會往內擠壓

業界慣例是，白盒（面紙加上灰板）裱貼完成後內部實際口徑通常會縮減約 0.3 到 0.5mm

這微小的公差累積幾道摺線，就能讓原本設定好的商品塞不進去，或者天地盒蓋不緊

最穩的算法是從材料厚度反推

你要算的是：紙厚 × 摺邊數 × 損耗係數

就這麼簡單

我常看見新手直接把成品立體長寬相加當作展開圖，這在薄紙盒勉強過關，遇到厚紙板一定翻車

如果你用 2mm 的灰紙板做一個四邊摺起的底盒，每一道摺角至少會吃掉 1 到 1.5mm 的餘裕

在設定刀模時，底盒的外徑必須比內部需求尺寸大上紙張厚度乘以兩倍以上

建議在定稿前，先找印刷廠確認他們廠內壓線刀的厚度規格，或是直接委託有經驗的麥思印刷幫你打樣抓公差，這比自己在電腦前瞎猜準確得多

最致命的地雷是糊邊沒留白、插舌間隙抓太緊與天地盒公差錯置

這些盲點通常在產線組裝時才會引爆，一旦完稿階段沒挑出來就只能整批重印

用「麥策送印三道關」的邏輯，我們看檔案第一眼挑的就是這三個結構問題

・糊邊沒留白：為了美觀把底色一路鋪滿到糊邊，結果油墨阻擋了膠水附著，盒子一組就彈開，糊邊一定要設定為無墨區

・插舌間隙抓太緊：插舌（防塵翼）沒有預留給紙張厚度的插縫空間，硬塞進去會導致盒體向外凸起變形

・天地盒公差錯置：上下蓋的長寬一模一樣，導致蓋不下去或拔不出來，正常設定是下底盒要內縮，或上蓋要外擴並預留排氣空隙

紙盒軋型裂邊的主因通常是紙張纖維方向與主要摺線垂直

造紙時纖維會有固定的排列方向（紙紋），當壓線刀重壓並彎折時，如果摺線剛好與紙紋成十字交叉，紙張纖維就容易斷裂露出白底

這在選用厚磅數塗佈紙或深色滿版印刷時特別明顯，解決方式除了上膜保護，排版時就必須順著紙紋方向來擺放刀模

遇到長條型包裝無法兼顧所有摺線，就要把主視角或最長的那道摺線順著紙紋排

碰到這種材質與結構起衝突的案子，你可以找麥策知識學院顧問團隊協助檢視，提早避開產線上的物理限制

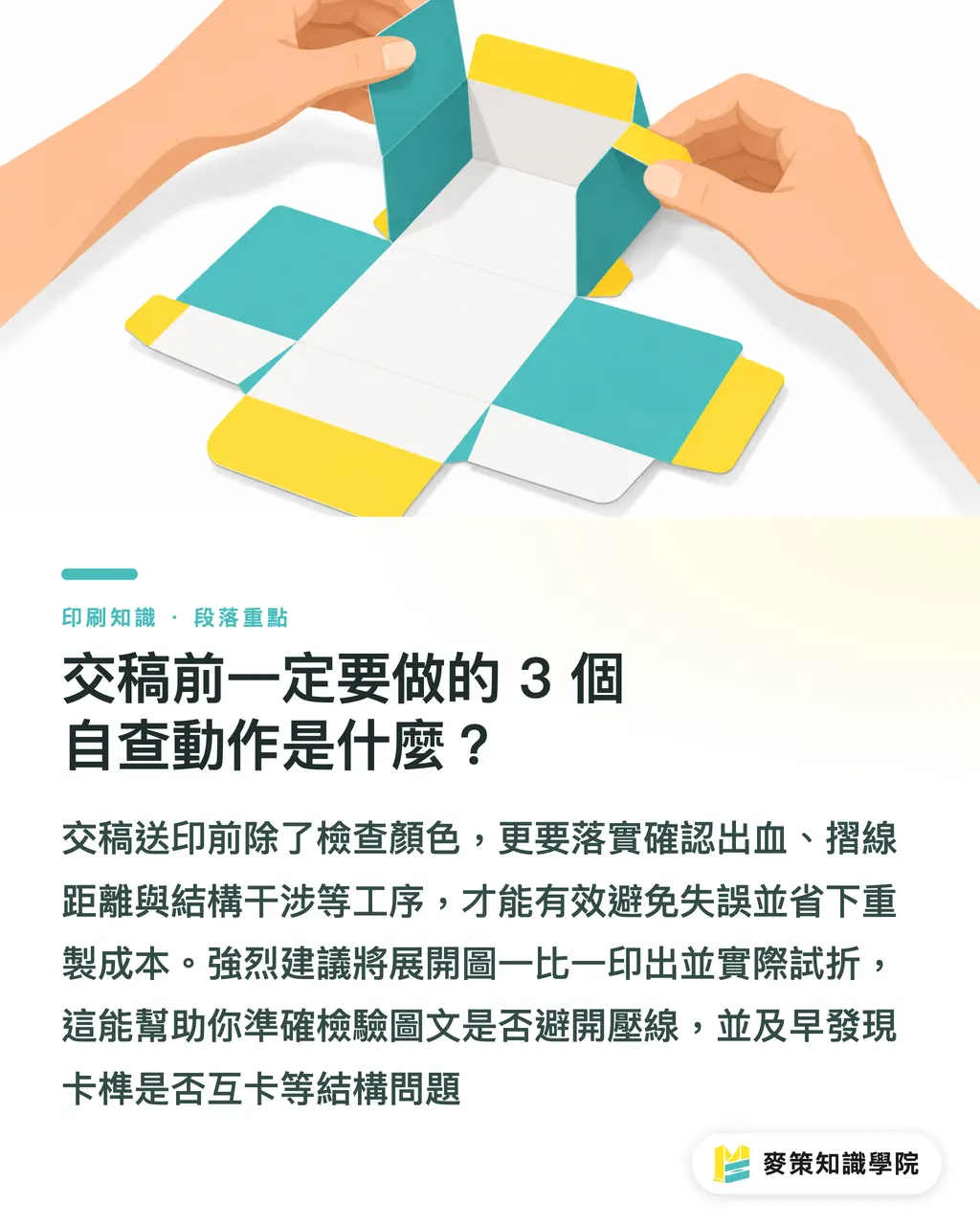

送印前必須確認出血、檢查摺線距離並手折檢驗干涉

把檔案送出去前別只盯著顏色看，這幾道工序能幫你省下可觀的重製成本

1. 確認出血與糊邊：出血至少 3mm，且糊口區必須是乾淨無墨的白底

2. 檢查摺線安全距離：重要圖文或蓋印區必須退開壓線至少 2 到 3mm，避免摺疊時圖案變形或位移

3. 檢驗結構干涉：用印表機 1:1 印出展開圖，割下來手折一次，確認插舌與卡榫是否會互卡或是天地蓋是否太緊

・紙板厚度會吃掉內部空間，裱貼後內徑通常會縮小 0.3-0.5mm

・展開尺寸必須用「紙厚×摺邊數×損耗係數」來精算

・糊邊留白、插舌間隙、天地盒公差是完稿最容易翻車的三大結構地雷

・紙紋方向若與主要摺線垂直，軋型彎折時極易產生裂邊露白

紙盒設計從來就不是先把圖畫漂亮，而是先確認它怎麼被裁、怎麼被壓線、怎麼被摺起來

把對公差與材質的理解融入完稿習慣，不僅能大幅降低來回修改的溝通成本，更是掌握高階包裝設計話語權的關鍵
