盒型CAD導入AI演算法：Arden如何縮短刀模重複開發

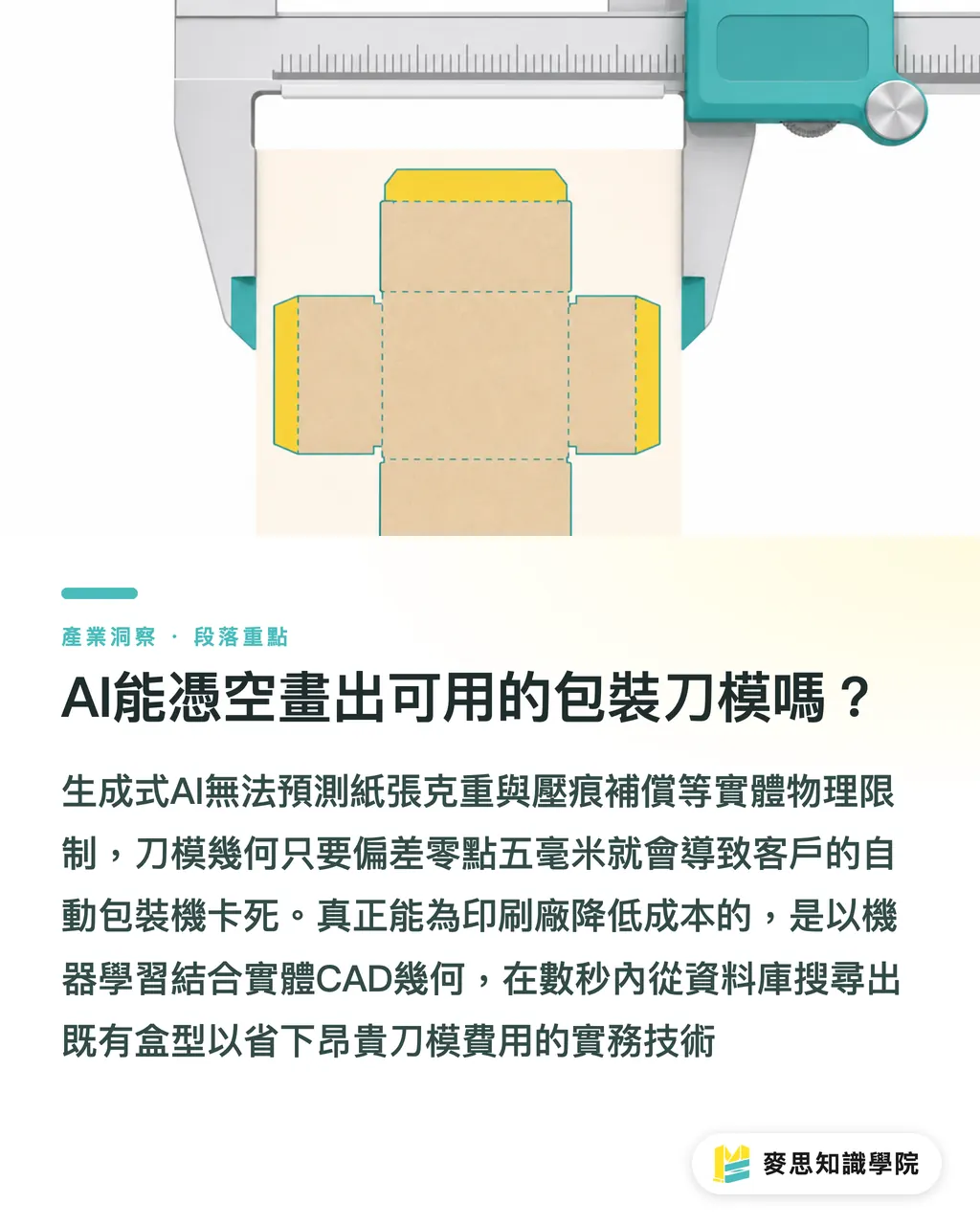

生成式繪圖工具在彩盒結構上無法直接產出可量產的刀模圖，因為包裝結構必須嚴格符合紙張克重、壓痕補償與瓦楞伸長率等實體物理限制

在實際印前作業中，刀模幾何只要相差 0.5 mm 就會讓客戶的自動包裝機整條塞車卡死

Arden Software 在近期舉辦的 APPC（Arden 軟體巔峰性能大會）發佈了新世代平台 Impact Neo，選擇將機器學習演算法與實體 CAD 幾何深刻結合，而不是搞文生圖的噱頭

盒型 CAD 印前預檢：透過計算機輔助設計軟體於印前階段針對摺紙盒與瓦楞紙箱之咬口、折線與刀模幾何進行自動化幾何校正與缺陷檢查的技術

我在印刷現場看過太多設計師拿 Midjourney 生成的彩盒概念圖要送印，結果打開檔案一看，連最基礎的盒底扣腳與插口補償都沒有

真正能幫印刷廠老闆省錢的，不是自動產生幾張酷炫的包裝模擬圖，而是系統能否在三秒鐘內從資料庫翻出那張三年前做過、刀模費花了上萬元的既有盒型

這也是 Arden 在 Impact 2026 最新版本中推出 Design Similarity（結構相似度搜尋）這項功能的關鍵初衷

第一時間精準撈出歷史相似刀模能為工廠省下重新開模與重複試壓的巨額成本與交期

傳統印前師父接到客戶的特規尺寸盒型，要在幾萬張舊 DXF 檔案裡尋找類似結構，往往得靠記憶翻資料夾，耗費大半天還不一定找得到

如果能直接比對並調用既有鋼刀模，單一案子就能替客戶省下 3,000 至 8,000 元的開模費用，產線也能省去重新排刀與上機試壓的時間

以我的現場經驗，中小型包裝廠每年光是處理顧客改稿、重複繪製相似刀模所產生的溝通磨耗，就吃掉不少利潤

為了幫工廠解決這種結構資產斷層，麥思印刷 在協助品牌進行包裝結構規劃時，都會特別強調印前數位資產庫的重要性

當工廠累積了數千套特規盒型，AI 視覺自動化搜尋就能把原本沉睡在硬碟裡的資料變成業務報價時的核彈級優勢

廠長在接單當下就能給出極具競爭力的交期與價格

Impact Neo 透過 AI 幾何分析、雲端協作與 ERP 管理系統，將原本斷裂的印前設計與現場生產調度串聯成單一工作流

傳統包裝廠的 CAD 刀模設計、印前估價與刀模房管理完全是各自獨立的資料孤島

Arden Software 在 APPC 展會中同時預覽了 perFORMance 這套專門針對刀模房管理開發的 ERP 系統，徹底補齊了製造端最後一塊拼圖

這套整合架構對廠長與印務主管帶來的實質改變包含以下重點：

・幾何特徵秒級搜尋：透過 ML 模型分析幾何結構，數秒內比對數萬筆圖紙並找出適用刀模

・自動化缺陷預檢：自動掃描咬口距離、出血線、折線干涉與壓痕線補償，降低人工核對失誤

・估價排程即時連動：完成 CAD 結構設計的瞬間，系統自動連動 perFORMance 計算紙張利用率與生產工時

・跨團隊雲端協作：設計師、印務與客戶能在同一平台上針對三維盒型進行實體模擬與線上校對

先別急！

技術再強，如果工廠內部的原始圖檔沒有梳理好，AI 就算再聰明也發揮不出實力

印刷廠導入 AI 自動化不需要一次砸重金替換整套系統，而應採取循序漸進的階梯式導入策略

許多營運者常以為買了最新軟體就能一鍵解決印前痛點，結果因為歷史 DXF 檔名亂七八糟、圖層沒有統一，導致 AI 搜尋根本找不到檔案

依據 麥策知識學院顧問團隊 歸納的「麥思印刷（MS，中高階全客製商業印刷）印前三道關」導入框架，建議廠長依照以下步驟逐步落實：

1. 歷史圖檔資產化：全面整理廠內歷史 DXF 與 ARD 圖檔，統一圖層命名與實體鋼刀編號，建立標準幾何索引庫

2. 幾何預檢標準化：導入如 ISO 12647 印刷標準或 ISO 19875 包裝刀模容差規範，在系統內預設幾何缺陷檢查規則

3. 生產估價串接化：將 CAD 幾何輸出參數與 perFORMance 或現有 ERP 對接，讓結構設計自動導出材料估價與刀模調度計畫

這就夠了！

只要先把第一階段的歷史圖紙資料庫清理乾淨，AI 的搜尋效益就能在第一個月顯現出來

・生成式 AI 無法替代包裝實體物理限制，結合傳統 CAD 幾何與機器學習才是印前自動化的正確方向

・Arden Impact 2026 的 Design Similarity 功能能在數秒內比對歷史刀模，有效降低重複開模成本

・刀模房 ERP（perFORMance）與 CAD 系統對接能打通估價、排程與生產調度之資料孤島

・中小印刷廠導入前應優先梳理歷史 DXF 圖檔層級，落實結構資產化才能讓 AI 發揮最大效益

從印刷廠營運的角度來看，Arden Software 的 Impact Neo 傳遞了一個極其明確的訊號：印前競爭已經從單純的「改稿速度」轉向「結構資產的復用率」

台灣許多中小包裝廠累積了幾十年的刀模，卻因為沒有數位索引，每次遇到新案子還是重新畫刀模、重新開鋼刀

這不僅浪費成本，更讓交期在無形中被拉長

導入 AI 視覺搜尋並非要取代印前師父的專業，而是要把師父從繁瑣的圖紙搜尋與重複核對中解放出來，專注在複雜結構的工藝突破與生產防呆

建議廠長與印務主管現在就開始盤點廠內的 CAD 數位資產，先做好檔案層級與刀模編號的標準化，當 AI 工具全面普及時，才能第一時間將技術轉化為訂單競爭力
