Como corrigir uma faca de corte desalinhada

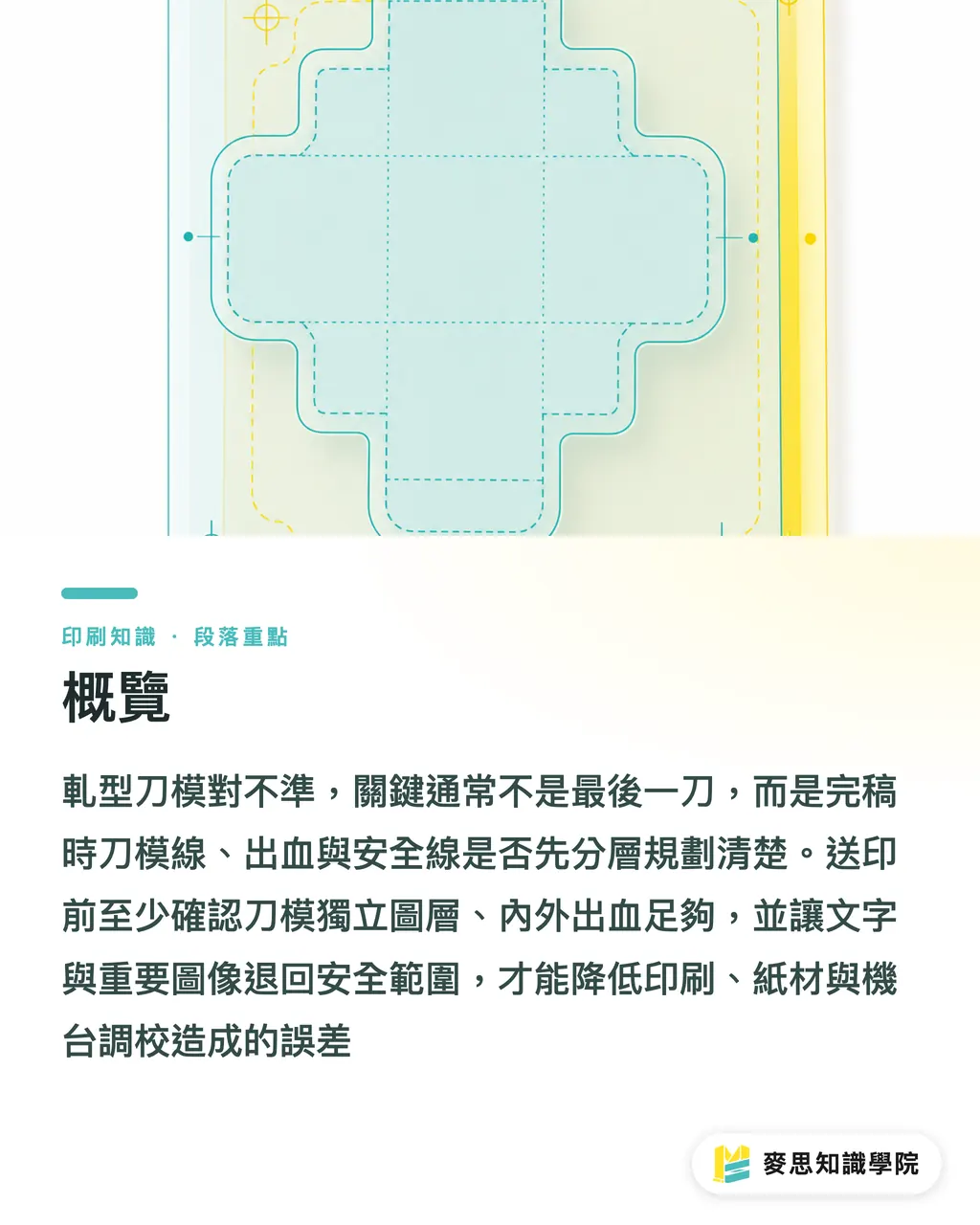

Quando a faca de corte e vinco nunca parece registrar corretamente, comece verificando se a linha da faca, a sangria e a margem de segurança estão claramente separadas em camadas. Depois, aplique os três controles de envio para impressão da MINDS: ① faca em camada independente ② sangria interna e externa suficiente ③ textos e imagens importantes recuados para dentro da área segura. Em formatos complexos, não deixe toda a esperança para o último corte

Corte e vinco, ou die-cut, é o processo que usa uma faca para cortar papel, adesivos ou materiais de embalagem no formato especificado. É comum em displays de mesa, postais recortados, tags, adesivos e caixas de papel, e sua precisão depende da arte-final, impressão, laminação/colagem, papel e ajuste da máquina

A linha da faca, ou dieline, é o desenho técnico usado pela gráfica e pelo operador de corte para interpretar a posição do acabamento. Normalmente deve ficar em uma camada independente, marcada com cor especial, configurada em overprint e com distinção clara entre linha de corte, linha de dobra, linha de vinco e margem de segurança

O deslocamento de faca que mais vejo não acontece porque o operador não sabe cortar, mas porque o arquivo confunde “visual pronto” com “acabamento pronto”. A peça parece bonita, mas a linha da faca não conversa com a sangria, a imposição, o sentido da fibra do papel e os pontos de ligação. Quando a máquina começa a rodar, o problema aparece

Em um display de mesa, por exemplo, a arte da frente, as dobras do verso, os encaixes da base e a linha externa da faca envolvem pelo menos 4 relações de posição. Se uma dessas camadas não tiver coordenadas travadas, ou se a linha da faca tiver sido redimensionada junto com a imagem na arte-final, o resultado pode ser 1 lado correto e 3 lados fora do lugar

Nos três controles de envio para impressão da MINDS, observo primeiro 3 pontos: se a linha da faca está independente, se a sangria acompanha o formato e se a margem de segurança evita as áreas de corte. Se esses 3 pontos falham, normalmente não recomendo seguir direto para produção, porque um erro de faca não custa apenas papel: envolve refazer a faca, recompor a impressão e atrasar o prazo

・Linha da faca: coloque em camada independente, com nome claro, como Dieline ou Cut

・Arte de impressão: mantenha textos e imagens CMYK na camada de impressão, sem misturar com a linha da faca

・Margem de segurança: marque uma área recuada indicando onde texto, Logo e QR code não devem ultrapassar

・Dobras e vincos: diferencie com tipos de linha ou cores especiais distintas para evitar que sejam interpretados como corte

・Arquivo final: antes de enviar o PDF para impressão, confirme que a linha da faca não foi convertida em conteúdo de impressão em quatro cores

A sangria em impressos recortados não pode seguir apenas a regra comum de 3mm usada em peças retangulares. 3mm é um bom ponto de partida, mas não é uma resposta universal. Em pontas longas e estreitas, bordas onduladas, recortes internos e sequências de arcos pequenos, a sangria externa precisa avançar acompanhando o formato, e a sangria interna também deve evitar que apareça borda branca

Ao aplicar os três controles de envio para impressão da MINDS em formatos complexos, separo a sangria em 2 tipos. A sangria externa é a imagem que passa para fora da faca, evitando branco quando o corte desloca. A sangria interna é a extensão ao redor de furos, reentrâncias, janelas ou encaixes, evitando que a cor do papel apareça no corte interno

Em um postal recortado, por exemplo, se o contorno externo tiver forma de nuvem, a arte precisa se estender para fora em cada trecho curvo. Não basta puxar um grande fundo retangular e considerar resolvido. Em pequenas ranhuras abaixo de 5mm, se a sangria não entrar junto no recorte, qualquer leve desvio no corte cria uma fresta branca na borda

・Contorno comum: comece com 3mm de sangria e confirme com a gráfica conforme a espessura do papel e a complexidade do formato

・Elementos longos e salientes: a sangria deve acompanhar o contorno, não apenas preencher um retângulo com cor de fundo

・Reentrâncias: também precisam de sangria interna, especialmente encaixes, alças, furos de pendurar e aberturas

・Textos importantes: recomendo deixá-los pelo menos 3mm afastados da linha da faca; para QR code e textos pequenos, seja ainda mais conservador

・Cor de fundo em área total: o fundo deve ultrapassar a linha da faca, não encostar exatamente nela

Pouca sangria quase sempre resulta em borda branca. Sangria no sentido errado costuma gerar o trabalho mais chato: refazer áreas específicas da arte. Costumo lembrar aos designers que sangria não é apenas aumentar a imagem; sangria é reservar espaço de respiro para o deslocamento da faca

Os pontos de ligação, muitas vezes chamados na produção de pontes, são pequenas conexões que mantêm a peça temporariamente presa à folha depois do corte e vinco. Eles aparecem em poucos pontos, mas afetam diretamente se a borda ficará limpa ao destacar, se a peça cairá da folha e se algum acabamento posterior vai travar

Adesivos recortados, tags e displays de mesa sempre acabam enfrentando a questão dos pontos de ligação. Se o ponto fica em cima do visual principal, o cliente vê a rebarba assim que recebe a peça. Se fica em uma ponta fina, ao destacar pode rasgar as fibras do papel. Nos três controles da MINDS, ao avaliar pontes, procuro primeiro 2 tipos de posição: áreas visualmente menos sensíveis e pontos com melhor estabilidade mecânica

Em um postal de formato especial, por exemplo, pontas de cabelo de uma personagem, bordas do Logo e áreas próximas ao título principal não são bons lugares para ligação. Locais melhores costumam ser a borda inferior, uma área de fundo escuro, uma região discreta no verso ou perto de uma dobra, desde que não atrapalhe o fechamento

・Evite o visual principal: não coloque pontes em Logo, rosto ou borda de foto de produto

・Evite ângulos agudos: pontas já são frágeis, e a ponte aumenta o risco de rasgo

・Prefira bordas estáveis: bordas retas longas, base e áreas escuras geralmente são mais fáceis de retocar

・Confirme os pontos com a gráfica: cada fabricante de faca tem hábitos próprios; alinhar antes da arte-final é mais prático do que aparar depois

・Confira a borda na prova: ao aprovar uma amostra, não olhe só a cor. Verifique também as marcas dos pontos de ligação

Aqui existe um critério bem de chão de fábrica: se você pega a amostra e instintivamente tenta arrancar aquela rebarba, o cliente também vai notar. Quando a ponte está bem escondida, a peça final fica com toque limpo

Cantos agudos são um dos riscos mais subestimados em facas complexas. O papel tem direção de fibra, e o corte e vinco concentra pressão. Pontas muito fechadas tendem a formar fiapos, abrir, levantar borda ou rachar, especialmente em cartões espessos, papelão empastado e materiais laminados

Normalmente peço ao designer que imagine a ponta como um pequeno corte em uma roupa. Quanto mais aguda a abertura, mais fácil ela rasga para dentro quando recebe força. Em impressos é a mesma lógica, sobretudo em displays de mesa, cartões de encaixe e tags que serão manuseados, inseridos, removidos ou dobrados. O canto agudo afeta não só a aparência, mas também a vida útil da peça

Nos três controles da MINDS, otimizamos primeiro os cantos arredondados em formatos complexos. Muitas vezes, um raio de 0.5mm a 2mm ainda preserva a intenção visual, mas deixa a faca mais fluida, a borda do papel mais estável e a peça menos propensa a começar a rasgar pela ponta

・Pontas externas: arredonde sempre que possível, especialmente nas áreas tocadas pela mão

・Reentrâncias pontiagudas: evite cortes profundos em V; uma pequena curva é mais estável

・Estruturas estreitas: quando a largura é pequena demais, quebram com facilidade; vale revisar se o formato pode ser simplificado

・Papéis grossos e papelão empastado: quanto mais espesso o material, mais conservador deve ser o tratamento dos cantos

・Produtos laminados: laminação brilho e fosca também podem levantar nas pontas; cantos arredondados reduzem o risco

Designers muitas vezes temem que o arredondamento destrua o formato. Eu vejo o contrário: um desenho de faca maduro incorpora o raio à linguagem da peça, para que o cliente sinta um produto confortável na mão, não uma concessão de produção

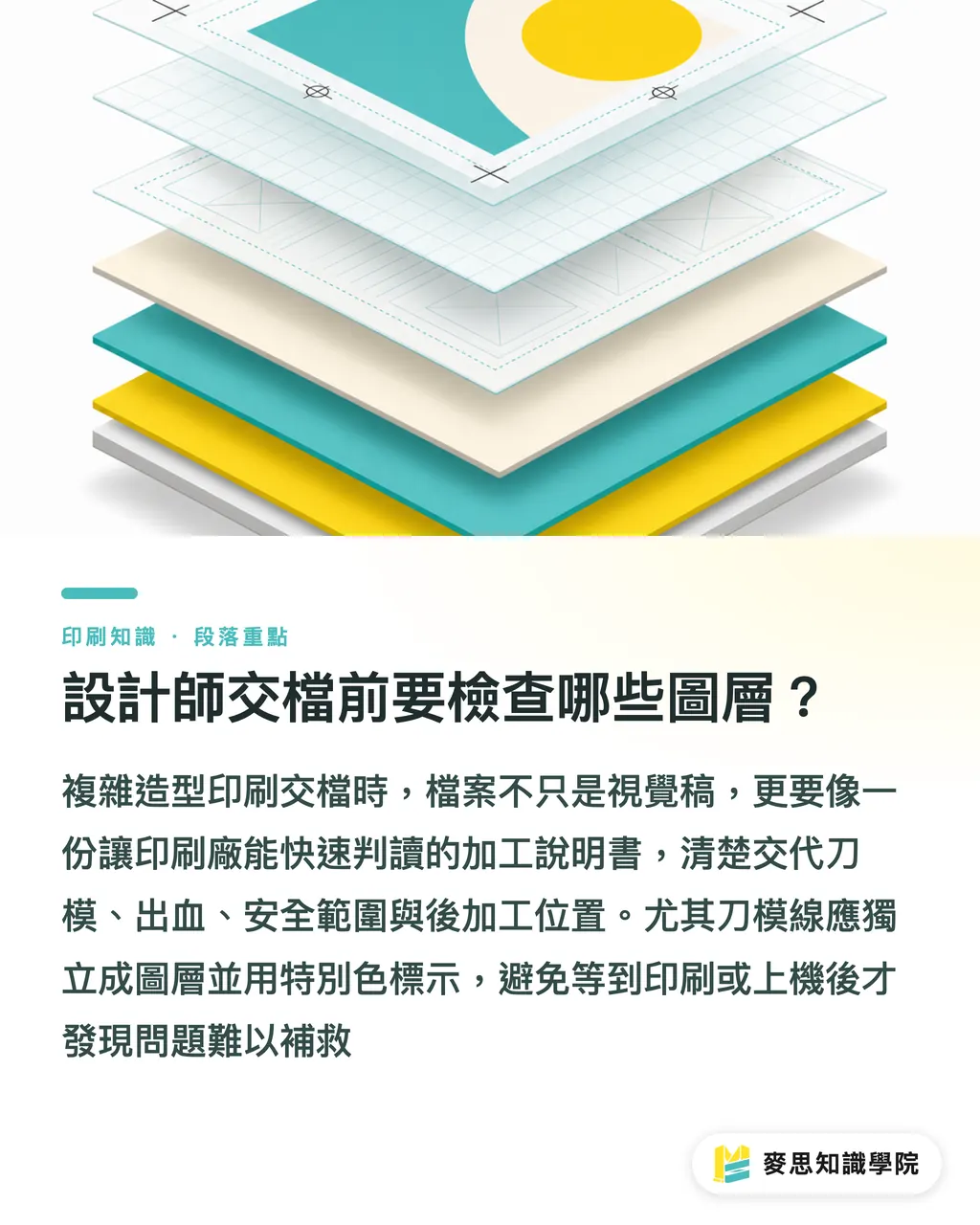

Antes de entregar um impresso de formato complexo, trate o arquivo como uma instrução de acabamento, não apenas como uma peça visual. Quando a equipe de consultoria da MINDS Knowledge Academy ajuda clientes a revisar artes finais recortadas, normalmente pede pelo menos 4 informações legíveis: linha da faca, linha de sangria, margem de segurança e notas de acabamento

O arquivo ideal é aquele que a gráfica abre e entende em 30 segundos como deve produzir. Onde cortar, onde dobrar, onde furar, onde vincar e onde não colocar pontos de ligação precisa estar claro nas camadas e marcações. Em impressos comerciais totalmente customizados de nível médio a alto, a MINDS também recalcula as limitações de arte-final conforme material, quantidade e tipo de acabamento

・Verificação 1: a linha da faca está em camada independente e marcada com cor especial?

・Verificação 2: a linha da faca está configurada em overprint para não cobrir a arte de impressão na saída?

・Verificação 3: a sangria externa acompanha o formato? Reentrâncias e furos também têm sangria interna?

・Verificação 4: texto, Logo e QR code estão recuados para dentro da margem de segurança?

・Verificação 5: linhas de corte, dobra, vinco e furo usam marcações diferentes?

・Verificação 6: os pontos de ligação evitam o visual principal e os cantos agudos?

・Verificação 7: todas as imagens estão incorporadas ou corretamente vinculadas? As fontes foram convertidas em contorno ou incorporadas corretamente?

・Verificação 8: depois de gerar o PDF, o arquivo foi reaberto para confirmar se a linha da faca continua na posição correta?

Quanto mais complexo o arquivo, mais as instruções precisam estar dentro das camadas. Depois que o papel já foi impresso e a faca já entrou na máquina, muitos problemas deixam de ser resolvidos com o ajuste de uma linha

・O deslocamento da faca muitas vezes começa na arte-final; se linha da faca, sangria e margem de segurança não estiverem separadas, o acabamento só consegue remediar

・A sangria de formatos recortados deve acompanhar o contorno; bordas externas, reentrâncias e furos precisam reservar espaço para deslocamento

・Ponto de ligação não é detalhe menor: se estiver no lugar errado, a primeira impressão da peça será uma rebarba visível

・Quanto mais bonito e agudo o canto, maior a tensão na produção; raios de 0.5mm a 2mm frequentemente tornam a tiragem mais estável

・Um bom arquivo de entrega permite que a gráfica entenda o acabamento em até 30 segundos

O ponto mais valioso para aplicar gestão de processo em impressos de formato complexo é a revisão da arte-final, não a busca por culpados depois do erro. No lado da produção gráfica, é possível transformar linha da faca, sangria, margem de segurança, pontos de ligação e cantos arredondados em uma checklist padrão. No lado do design, regras fixas de nomenclatura e camadas antes da entrega reduzem o custo de comunicação. Para AI e ferramentas SaaS realmente ajudarem, elas deveriam primeiro marcar zonas de risco, como cantos agudos, reentrâncias, texto perto demais da faca e linhas de faca sem camada separada, antes de passar a decisão ao designer e ao consultor gráfico. O próximo passo é bem prático: escolha 3 artes recortadas recentes e transforme os pontos de falha na sua própria checklist pré-impressão
