段ボール箱スクリーン印刷の水性インキ 3大トラブル排除 SOP

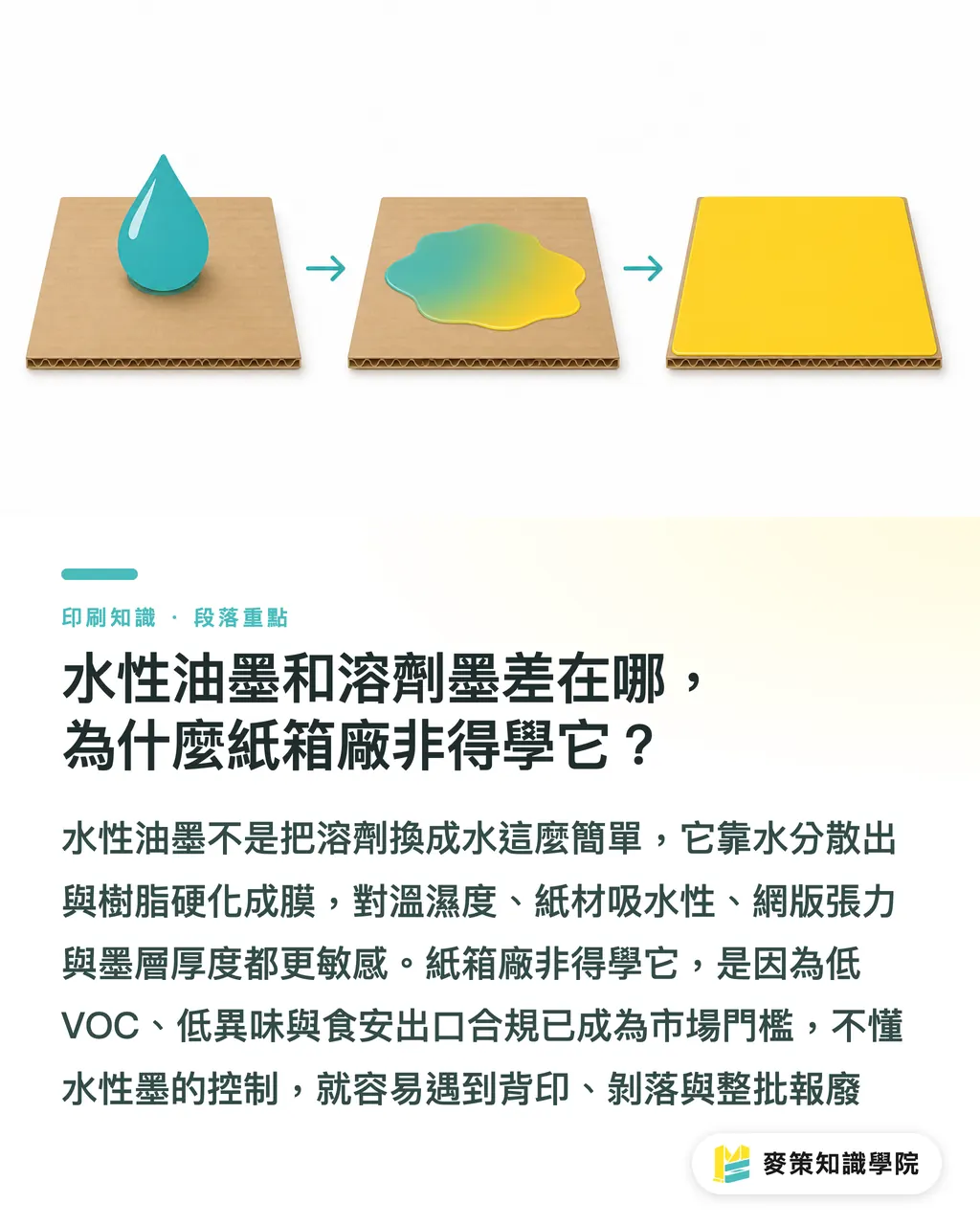

水性インキ（Water-based Ink）は、水を主なキャリアとし、水分の蒸発と樹脂の架橋硬化によって定着するインキです。段ボール箱、紙袋、紙器のスクリーン印刷（Screen Printing、シルク印刷とも呼ばれる）工程でよく使われます。従来、台湾の段ボール工場でよく使われてきた溶剤型インキ（Solvent-based Ink）との最大の違いは、「揮発成分」と「乾燥メカニズム」にあります。溶剤インキは溶剤の揮発で表面が早く乾いて硬くなります。一方、水性インキは水分が本当にインキ層から抜け、さらに樹脂が硬化してはじめて形になります

これは化学の違いに聞こえるかもしれませんが、生産ラインでは手触りの違いとして次々に出ます。私自身、段ボール工場で初めて水性インキへ切り替えた案件を何度も見てきました。機械もスキージも人も変えていない。それなのに、印刷物はロットごと裏移りし、ロットごと剥がれる。問題は「水性インキが使いにくい」ことではありません。水性インキは、環境条件（温湿度）、紙材特性（再生紙板の比率）、スクリーン版のテンション、インキ膜厚に対する許容幅を一気に狭めます。見ていなければ、すぐ事故になります

この数年、業界で水性インキが標準扱いになった主な理由は、環境対応と食品安全への圧力です。水性インキは VOC（揮発性有機化合物、Volatile Organic Compound）の排出が少なく、印刷物の臭気も抑えられます。食品に接触する可能性がある包装や、輸出向けブランド顧客にとって、溶剤インキよりコンプライアンス上のリスクがかなり低い。つまり水性インキは選択肢ではなく、いま段ボール箱スクリーン印刷をやるための入場券です

水性インキで段ボール箱に印刷するとき、最もよく起きる失敗が「乾燥不足 → 裏移り（Set-off、印刷物を積み重ねたときにインキ層が裏面や上の1枚に付着する現象）」です。原因は単純です。インキ層の中の水分が抜けきる前に、パレットへ積まれてしまうからです

最初に見るべきなのは「乾燥温度」です。台湾の多くの段ボール工場での経験値では、印刷後の乾燥ゾーン温度は少なくとも80-100°Cまで上げ、積み重ねに入る前にインキ層から水分を追い出す必要があります。赤外線予熱（IR Pre-heat）は、最も低コストで効く補強策です。印刷機に入る前に紙面をわずかに温めておくと、水性インキの密着はかなり安定します。新人の多くは大きな乾燥炉へ入れ替えないといけないと思いがちですが、実際にはIRランプ1本で裏移り率を十分下げられることもあります

次は環境湿度です。台湾の段ボール工場では、日中は蒸し暑く、午後の雨で湿度が80%まで跳ねる状況がよくあります。このときは温度を上げても、乾燥のテンポはまだ鈍ります。実務上、除湿で印刷エリアの湿度を60%未満に押さえられれば、裏移り問題は半分くらい軽くなります

作業順は、私は必ずこの SOP で進めることを勧めています

・1. まず印刷機に入る前の紙面温度を測る。常温より低ければ IR 予熱を入れる

・2. 次に乾燥ゾーンが安定して80-100°Cに達しているか、紙送り速度がインキ層に十分な時間を与えているかを確認する

・3. 印刷エリアと積み重ねエリアの湿度を確認し、60%未満を目標に抑える

・4. 最後にインキ量が厚すぎないか、スキージが過剰に押し出していないかを見る

この4ステップを終えれば、多くの裏移りは収まります。手順を飛ばして、いきなりインキ調整やスキージ交換に走ると、段ボールを大量に無駄にしがちです

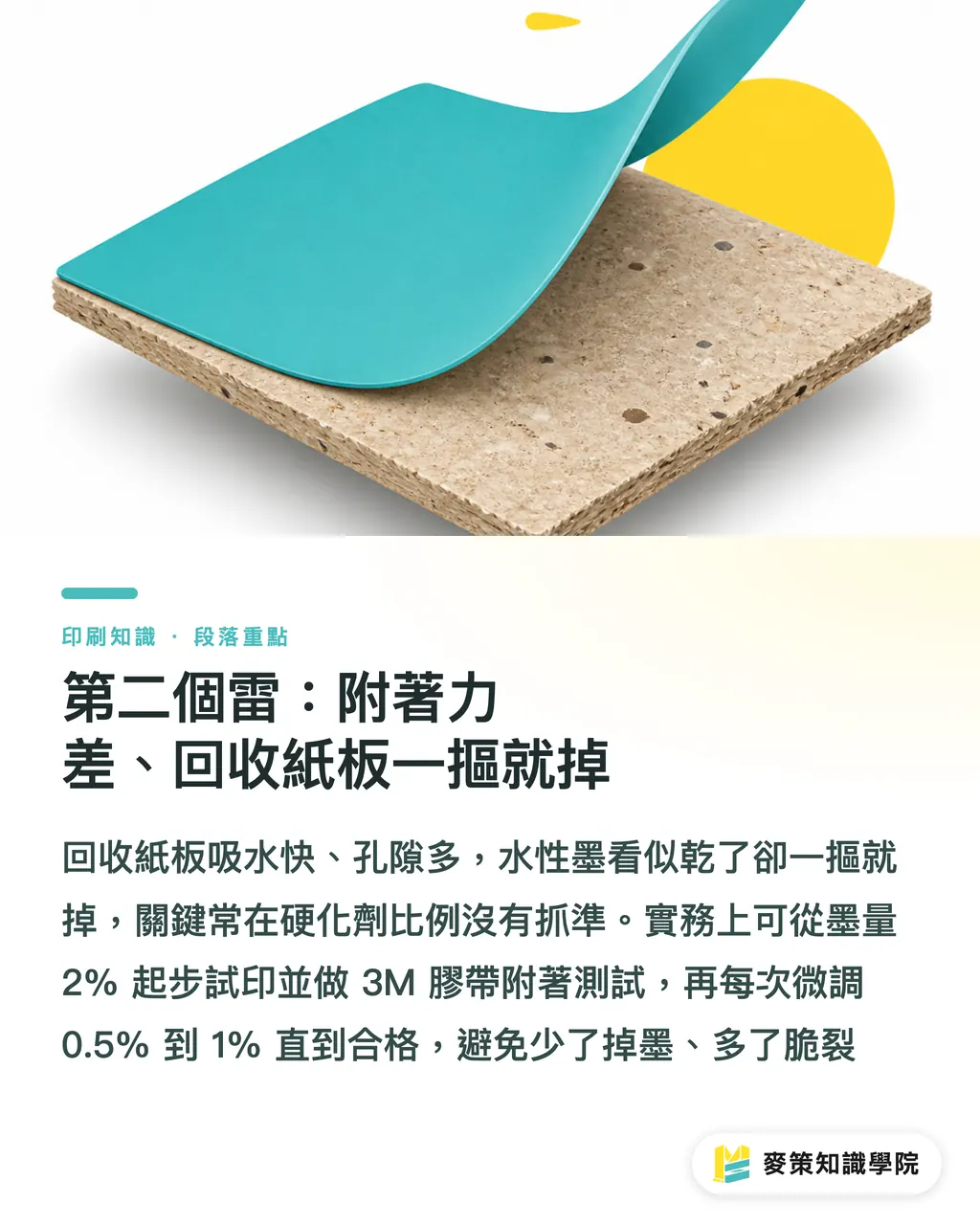

再生紙板（再生繊維の比率が高い段ボール原紙、RCB）は吸水が速く、表面の空隙も多い素材です。水性インキを刷ると「乾いたように見える」のに、爪でこすると落ちる。これが水性インキの2つ目の大きな落とし穴です

中心原因は、硬化剤（架橋剤、Curing Agent または Hardener）の比率ミスです。硬化剤の役割は、インキ層の樹脂を「物理乾燥」からさらに一歩進めて「化学架橋（架橋反応）」へ持っていくことです。そこまで行って初めて、密着が持ちます。少なすぎるとインキが落ち、多すぎるとインキ層が脆くなり、印刷物を折り曲げたときに割れます

実務上、段ボール箱のような大面積で、強い摩擦を前提としないワークでは、硬化剤の添加比率は通常インキ量の2-4%に収まります。5%を超えると、脆化とポットライフ短縮の副作用が出始めます。初めて扱う紙材の案件なら、私はこう進めることを勧めます

・1. まず硬化剤を入れていないインキで試し刷りし、乾燥速度を見る

・2. 次に硬化剤2%から試刷し、テープ密着試験を行う（3Mテープで剥がれなければ合格）

・3. 剥がれるなら上げる 0.5-1%ずつ、合格するまで

・4. 合格後、比率と現場の温湿度を記録し、以後同じ紙材で使う基準にする

この流れの価値は、「密着」を勘ではなく、測れて再現できる作業に変える点です。台湾の中小段ボール工場にとって一番怖いのは、「職人が OK と言ったから出荷する」ことです。顧客先で2回折っただけでインキが落ち、ロットごと返品される。これが一番痛い

目詰まり（Mesh Clogging）とは、インキがスクリーン版（Screen）のメッシュ（Mesh、1インチあたりの糸数を示す番手）の中で詰まり、局部または広範囲でインキが通らなくなり、印刷物にインキ抜けや版詰まりが出る状態を指します。この問題は、水性インキでは溶剤インキよりはっきり出ます。水性インキは乾燥後に残る樹脂と顔料がメッシュを塞ぐ一方、溶剤インキは溶剤で再溶解しやすいからです

目詰まりの警告サインは、多くの場合「2枚目が1枚目より薄い」または「同じスクリーン版の一部だけ、いつもインキの乗りが不均一」から始まります。排除手順も同じく SOP があります

・1. まずスキージ角度を確認する。立ちすぎるとインキをメッシュに押し込み、寝すぎるときれいに掻き取れない

・2. 次にインキ粘度（Viscosity、単位は cps または mPa·s がよく使われる）が高すぎないか確認する。粘度が高いということは、水分が蒸発しすぎてインキが「濃く」なり始めているということ。この状態ではスキージだけでは効かない。まず水または調整溶剤を足して、インキを作業粘度へ戻す

・3. スクリーン版のテンションが十分か確認する。テンションが18 N/cm未満だと、インキが版裏にたまりやすく、版離れも悪くなる

・4. 最後に、メッシュが細かすぎないか、粗いメッシュへ替えるべきか、低目詰まり配合へ変えるべきかを検討する

本当に機械を止める原因になるのは、「完全に詰まるまで無理に刷る」ことです。警告サインが見えたらすぐ停止し、版を洗い、インキを入れ直す。無理に1ロット刷り切ってから全面を洗い直すより、ずっと時間を節約できます

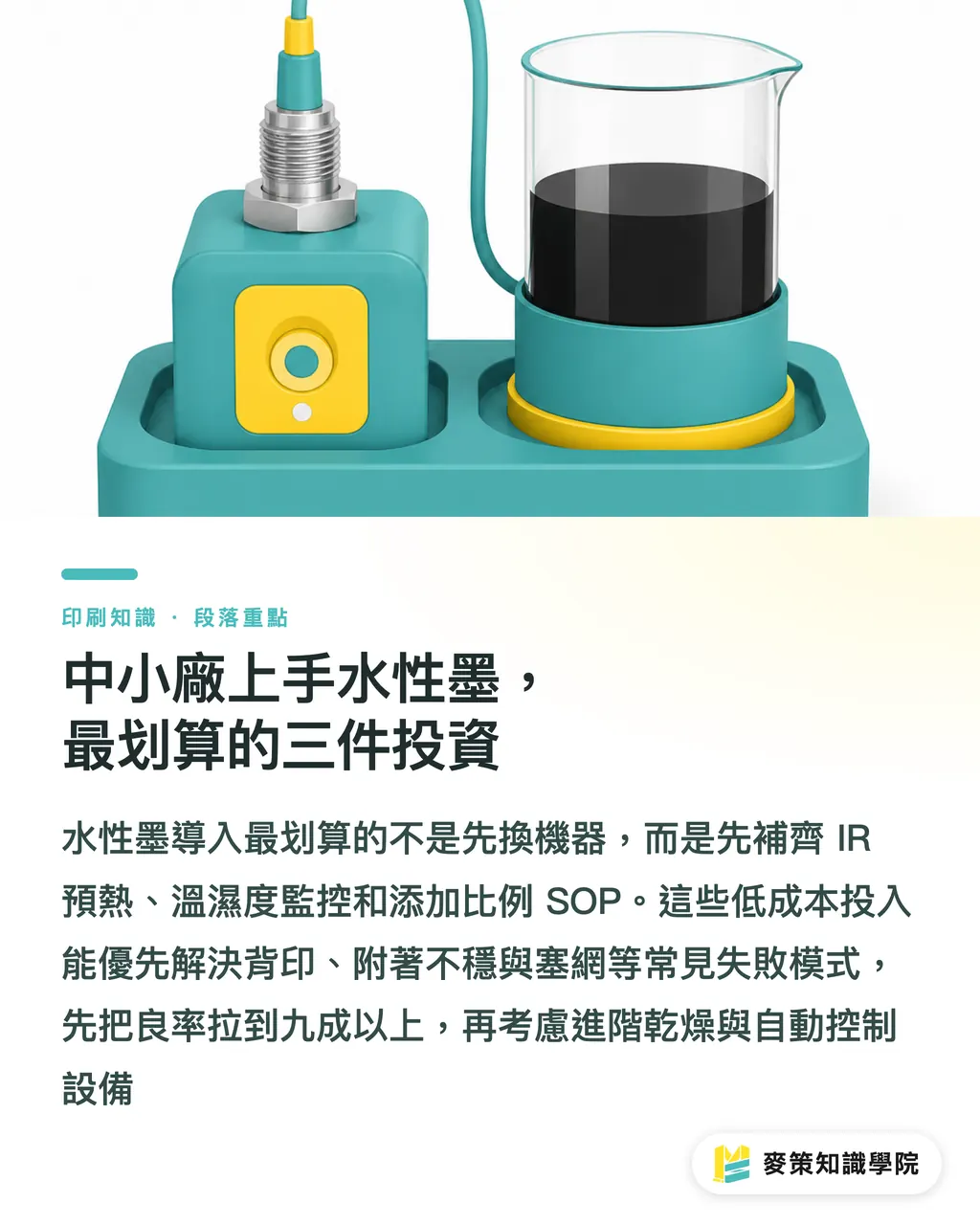

段ボール工場が初めて水性インキを主力工程にするなら、最も費用対効果が高い投資は機械の入れ替えではありません。IR予熱ランプ1本、精度のよい温湿度計1台、硬化剤とインキの添加比率 SOP 1部。この3つです。合計しても新しい乾燥機1台の半分にも届かないコストで、裏移り、密着不良、目詰まりという3つの主要な失敗モードを直接つぶせます

化粧品箱や3Cアクセサリー箱のような、より上位のブランド顧客向けパッケージを扱う段階になったら、高性能な乾燥トンネルや自動粘度管理システムを検討すればよいです。その前に、基本の3点を固めるだけで、ライン歩留まりは70%台から90%以上まで引き上げられます

最初に取り組むなら、少量試作に付き合ってくれて、水性インキのサプライヤーにも詳しいMINDSと組むことを勧めます。材料、紙材、条件の対応関係を先に作っておけば、その後の量産で地雷を踏み続けずに済みます。自社ラインへの水性インキ導入を一度点検したい場合は、Mai Strategy ナレッジアカデミーのコンサルティングチームに相談し、生産条件と材料表を先に整理しておくのもよい方法です

・水性インキは「環境にやさしいインキ」ではなく、温度、湿度、硬化剤を同時に管理する工程である

・裏移りは、まず湿度と紙面温度を抑え、その後にインキ量を見る。多くのケースは環境側で収まる

・硬化剤2-4%は、段ボール箱の多くの条件でのスイートスポット。5%を超えるとインキ層が脆くなる

・目詰まりの警告サインは「2枚目が1枚目より薄い」。見えたら止めて版を洗う。無理に続けない

・中小工場に最も割のよい3つの投資は、IR予熱、温湿度計、硬化剤 SOP。新しい機械ではない

台湾の中小段ボール工場にとって、水性インキのハードルは化学ではなく工程規律です。温湿度の記録、硬化剤の比率表、スキージ角度 SOP を残して引き継げるようにすれば、水性インキは「熟練職人の感覚頼み」から「人が替わっても再現できる」工程へ変わります

次の一手はこうです。まず主力ラインを1本選び、2週間分の完全な条件記録を取る。温度、湿度、硬化剤比率、インキ粘度、スキージ角度を残し、自社用の小さな工程マニュアルにする。その後、このマニュアルを2本目のラインへ広げる。そうすれば量産歩留まりは安定します。この道に大きな投資はいりません。必要なのは規律だけです
