Verzogene Spot-UV-Lackierung: Wer ist schuld? Senior-Berater analysiert Passer-Fallen und gibt Leitfaden zur Druckvorbereitung

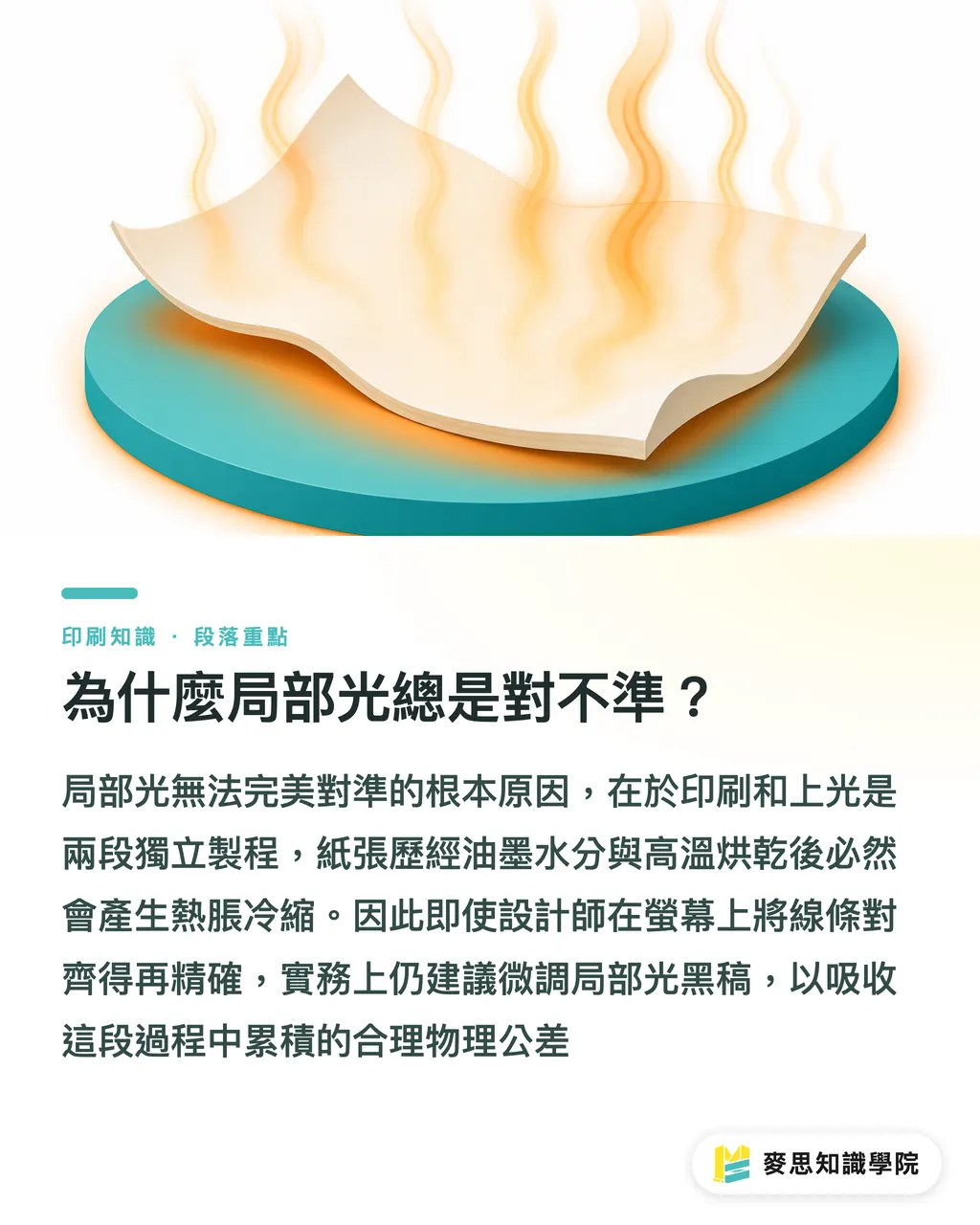

Der Hauptgrund für ungenauen Spot-UV-Lack liegt darin, dass Drucken und Lackieren zwei separate Prozesse sind. Das Papier dehnt sich durch die Feuchtigkeit der Druckfarben aus und schrumpft durch die Hitze bei der Trocknung, was beim anschließenden Überdrucken zwangsläufig zu minimalen Verschiebungen führt. In der Praxis empfiehlt MINDS, die Spot-UV-Maske minimal anzupassen, um diese natürlichen physikalischen Toleranzen auszugleichen

Spot-UV-Lack (Spot UV): Eine Veredelungstechnik, bei der glänzender Lack auf bestimmte Bereiche des Papiers aufgetragen wird. Durch die UV-Härtung entsteht eine glänzende, leicht erhabene Haptik. Diese wird oft mit einer Mattkaschierung kombiniert, um den visuellen Kontrast zu verstärken

Viele Designer richten Linien auf dem Bildschirm bei 800-prozentiger Vergrößerung aus und denken, dass alles perfekt sitzt, sobald die Pfade exakt übereinanderliegen. In der Realität sieht es so aus: Die erste Druckmaschine druckt die vier Farben, wodurch das Papier Feuchtigkeit aufnimmt; danach trocknet es unter Heißluft und schrumpft; schließlich läuft es durch die Siebdruckmaschine für den Spot-UV-Lack. Durch die Temperatur- und Feuchtigkeitsschwankungen sowie minimale Abweichungen der Greiferführung summieren sich die Toleranzen kontinuierlich auf

Wenn im Design der Spot-UV-Lack haargenau auf den Grenzen eines Farbbereichs liegen soll, führt bereits die kleinste Abweichung der Maschine zu unschönen Blitzern. Aus den Praxisbeobachtungen unseres Beraterteams der MINDS Knowledge Academy kristallisieren sich einige Variablen heraus, welche die Passergenauigkeit am stärksten beeinträchtigen:

・Dünnes Papier dehnt sich in der Regel stärker aus als Karton. Ist die Laufrichtung des Papiers falsch gewählt oder schwankt die Luftfeuchtigkeit, ändert sich das Maß des gesamten Stapels minimal

・Sowohl die Siebspannung und der Rakeldruck beim klassischen Siebdruck als auch die Düsenpositionierung bei digitalen Lackiermaschinen weisen unvermeidbare mechanische Toleranzbereiche auf

・Vor dem Spot-UV-Lackieren wird meist eine Folie kaschiert. Die Spannung der Folie beeinflusst die Planlage des Papiers und kann das Druckbild minimal verzerren

Dies ist der Hauptgrund, warum feine Schriften oder filigrane Linienstrukturen bei einer Abweichung von nur 0,5 mm sofort wie Fehldrucke wirken

Die Lösung für Passerprobleme liegt nicht darin, von der Druckerei zu verlangen, die Gesetze der Physik zu brechen, sondern darin, in den Druckdaten Toleranzen einzubauen. Wenn ich mir Kundendaten ansehe, achte ich darauf, dass die „drei MINDS-Regeln zur Druckdatenvorbereitung“ eingehalten werden, um Produktionsfehler zu vermeiden

・Wenn der Spot-UV-Lack auf Farbflächen liegen soll, empfehle ich meist, die Lackmaske minimal zu verkleinern (Unterfüllung) oder zu vergrößern (Überfüllung):

・0,1 bis

・0,2 mm. Legen Sie die Lackkante nicht exakt auf kritische Konturen. Nutzen Sie diese manuelle Anpassung, um die unvermeidbaren Maschinenabweichungen abzufangen

・Sehr feine Schriften (unter 8 pt) oder Linien neigen beim Lackieren zum Zulaufen. Zudem fällt hier bereits die kleinste Verschiebung sofort ins Auge. Setzen Sie Spot-UV lieber auf größeren Flächen oder fetten Überschriften ein, um den dreidimensionalen Effekt optimal zur Geltung zu bringen

・Die Kombination aus Spot-UV and einer dunklen, absolut matten Folienkaschierung erzielt den stärksten Kontrast in Optik und Haptik. Das ist in der Praxis unsere sicherste Empfehlung

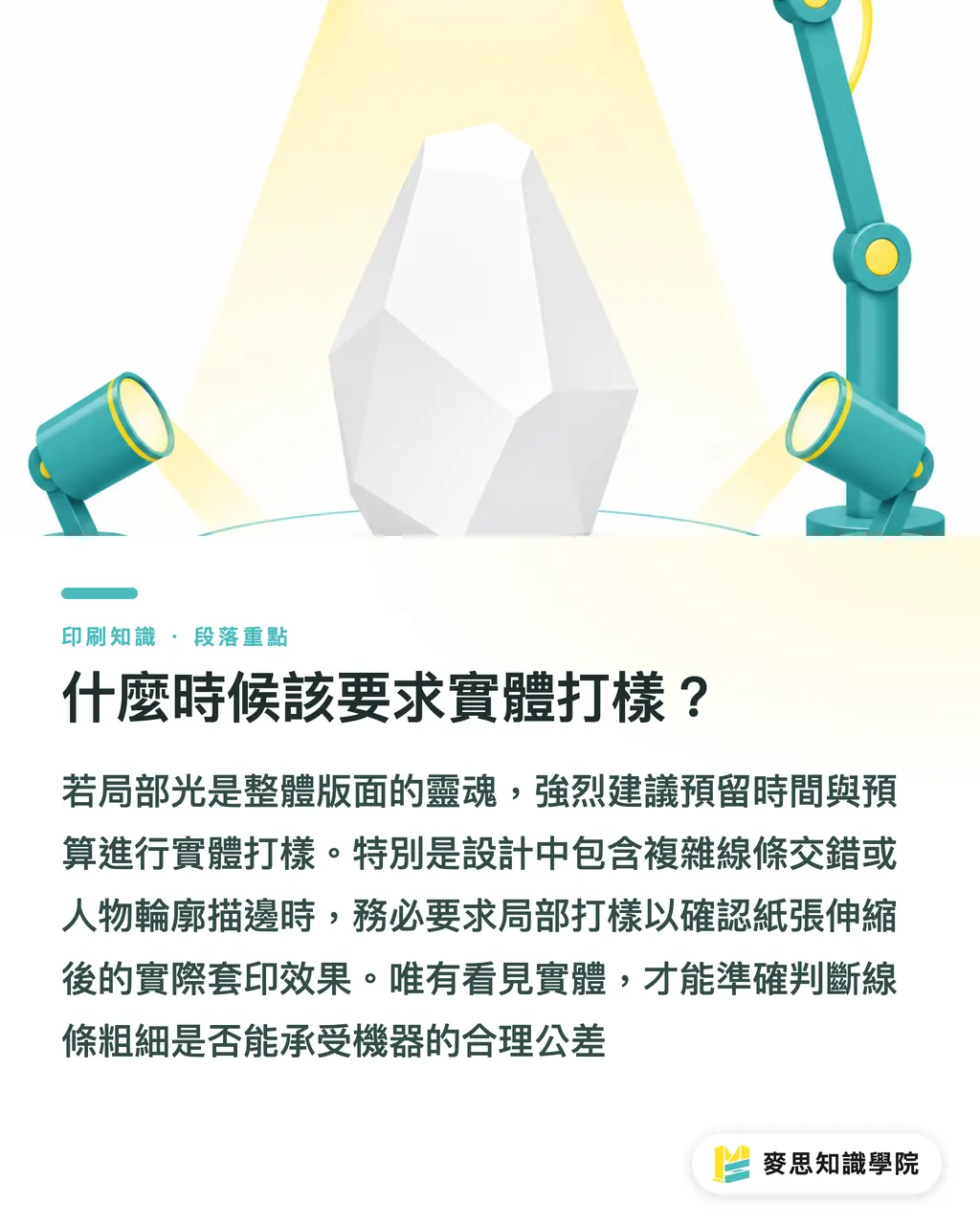

Wenn das Budget es zulässt und der Spot-UV-Lack das zentrale Gestaltungselement des gesamten Layouts ist, sollten Sie keinesfalls am Andruck sparen. Da sich MINDS auf hochwertige, maßgeschneiderte Akzidenzdrucke spezialisiert hat, empfehlen wir dringend, bei wichtigen Projekten Zeit für einen physischen Andruck einzuplanen

Große, geometrische Farbflächen ohne strenge Passer-Anforderungen können meist direkt in Produktion gehen. Liegt die Auflage jedoch über 500 Stück oder enthält das Design komplexe Linien und Konturen, sollten Sie unbedingt ein partielles Muster anfordern. Erst am fertigen Produkt lässt sich der tatsächliche Passer nach dem Papierschrumpf beurteilen und prüfen, ob die gewählte Linienstärke den Maschinentoleranzen standhält

・Druck und Lackierung sind zwei unabhängige Prozesse. Das witterungsbedingte Dehnen und Schrumpfen des Papiers führt unweigerlich zu Passerverschiebungen – die 800-fache Vergrößerung am Bildschirm hebelt die Gesetze der Physik nicht aus

・Es wird empfohlen, die Spot-UV-Maske zu unterfüllen oder zu überfüllen:

・0,1 bis

・0,2 mm, um die Maschinentoleranzen durch manuelle Anpassungen aufzufangen

・Dunkle Mattkaschierung kombiniert mit großflächigem Spot-UV-Lack ist die sicherste Option, um Haptik und Optik kontrastreich zu betonen und einen edlen Eindruck zu hinterlassen

Für Grafikdesigner und Druckeinkäufer ist es wesentlich konstruktiver, die physikalischen Grenzen der Produktion zu verstehen, als stur eine höhere Passergenauigkeit zu fordern. Bei die Einführung von AI-gestütztem Design oder SaaS-Tools zur automatischen Druckdatenerstellung sollten eine „Spot-UV-Kompensation“ sowie eine „Haarlinien-Warnung“ fest in den Systemregeln verankert werden, um Kommunikations- und Fehldruckkosten direkt an der Quelle zu minimieren
