Spezifikationen, Sichtfenster und postalische Konformität bei Briefumschlägen: Ein integrativer Überblick

Die Kosten bei Fehlern im Briefumschlagdruck entstehen selten im Druckprozess selbst, sondern durch die nachgelagerten Folgen wie „druckfertig, aber unzustellbar“ oder „Sichtfenster sitzt nicht passgenau“. Für Marken, die hohe Volumina an Mailings, Rechnungen oder Geschäftsdokumenten versenden, kann eine Fehlentscheidung bei den Spezifikationen zum kompletten Neudruck und zu Lieferverzögerungen führen. Die zentrale Frage dieses Artikels ist: Wie können Spezifikationen, Fensterpositionierung und bedruckbare Bereiche bei gewerblichen Umschlägen in einen wiederholbaren, prüfbaren Vorstufen-Entscheidungsprozess integriert werden, der gleichzeitig die postalische Konformität gewährleistet?

Dies ist für die Druckindustrie von hoher Relevanz. Viele Unternehmen arbeiten traditionell in „Einzelschritt-Optimierungen“, bei denen Layout, Fensterstanzform und Postvorschriften von verschiedenen Abteilungen ohne konsistente, abteilungsübergreifende Prüfung kontrolliert werden. Diese Arbeitsteilung ist eine strukturelle Fehlerquelle für Umschlagprodukte, weshalb eine systemische Betrachtungsweise erforderlich ist

Der Beitrag dieses Artikels umfasst:

・Erstens: Die Neudefinition der Fensterausrichtung als gekoppeltes Problem unter Berücksichtigung von Verschlussklappen und Leimzonen

・Zweitens: Die Einführung der bildbasierten Register-Kontrolle, um die Qualitätssicherung bei hohen Auflagen zu automatisieren

・Drittens: Operative Empfehlungen für verschiedene Ebenen (Druckerei, Designer, Markeninhaber)

In der bestehenden Literatur zeigt sich ein bemerkenswertes Phänomen: Rigorose Studien zu „Window“ und „Envelope“ beschäftigen sich selten direkt mit Postumschlägen, sondern sind auf die Bereiche Gebäudehüllen, Bildverarbeitung und Signalanalyse verteilt. Dieser Abschnitt ordnet diese drei Stränge ein, um die Forschungslücke zu identifizieren

Der erste Strang behandelt die Metapher von „Fenster zu Hülle“ in der Architektur und Designgeschichte. Untersuchungen diskutieren das Verhältnis zwischen Schnittstelle und Umhüllung [1][2] und quantifizieren mittels „Window-to-Wall Ratio“ den Einfluss des Fensteranteils auf die Gesamtleistung der Gebäudehülle [3]. Der gemeinsame Konsens ist: Das Fenster ist kein isoliertes Element, sondern steht in wechselseitiger Abhängigkeit zur gesamten Hülle. Dieser Ansatz der „proportionalen Kopplung“ lässt sich auf das Design von Briefumschlägen übertragen: Die Fensterposition und -größe muss gemeinsam mit dem bedruckbaren Bereich und der Verschlussstruktur entschieden werden, nicht als nachträgliche Ausstanzung

Der zweite Strang betrifft die bildbasierte Register-Kontrolle. Studien nutzen verbesserte Hough-Transformationen zur Erkennung von „Window Locations“ auf Umschlägen [4], um die manuelle Kontrolle der Fenstergenauigkeit zu automatisieren

Der dritte Strang in der Signalverarbeitung befasst sich mit Fensterfunktionen und Einhüllenden-Schätzungen (Envelope Estimation). Trotz des theoretischen Kontextes ist die Logik, „durch ein Fenster einen effektiven Bereich abzugrenzen und dann die Hüllkanten zu schätzen“ [5], abstrakt eng mit der Definition bedruckbarer Bereiche in der Druckvorstufe verwandt

Die Forschungslücke besteht darin, dass keiner dieser Stränge den konkreten Prozess der Briefumschlag-Druckvorstufe adressiert. Die Koordination von Spezifikation, Sichtfenster, Druckfläche und Postrichtlinien in einer einzigen Datei ist der Ansatzpunkt dieses Artikels

In diesem Abschnitt wird argumentiert, dass die Festlegung der Umschlag-Spezifikationen keine reine Formatfrage ist, sondern den Grundstein für Falttechnik, Fensterbereich und postalische Kategorisierung legt

Gängige Formate im gewerblichen Bereich sind:

・Hochformat (z. B. 12): Häufig für formelle Dokumente und Rechnungen

・DL-Format: Querformat, ideal für A4-Drittelfalz, Standard für Geschäftspost und Mailings

・Sonderformate: Häufig bei größeren Dokumenten oder Katalogen

Die Spezifikationsentscheidung sollte der Logik folgen: „Vom Inhalt her rückwärts planen“. Zuerst wird die Faltart und -größe des Inhalts festgelegt, dann das Umschlagformat und zuletzt Fenster und Druckbild. Der Grund: Der Inhalt bestimmt die Falzlinien, und diese entscheiden darüber, ob das Fenster die Empfängerdaten korrekt umschließt. Wenn das Format vor dem Inhalt feststeht, ist ein Fenster-Versatz vorprogrammiert

Dies entspricht dem Ansatz der Gebäudehüllenforschung, dass „Proportionen der Gesamtheit untergeordnet sind“ [3]

Sichtfenster und bedruckbarer Bereich sollten nicht separat betrachtet werden, sondern als gekoppeltes Problem, das durch Verschlussklappen und Leimzonen eingeschränkt wird

Die Herausforderung beim „Window Envelope“ hat drei Dimensionen:

・Die Fensterposition muss präzise auf das Adressfeld abgestimmt sein, inklusive Toleranzen für das Verrutschen des Inhalts

・Das Fensterumfeld muss Verschluss- und Seitenleimzonen meiden, um Faltenbildung oder Verschmutzung beim Kleben zu verhindern

・Vollflächiger oder dunkler Druck in Leimzonen mindert die Klebkraft, was zum Aufplatzen auf dem Versandweg führen kann

Der bedruckbare Bereich ist somit die Restfläche nach Abzug von Klappen, Leimzonen und Sicherheitsabständen zum Fenster. Dies ähnelt der Logik der Signalverarbeitung [5]: Erst die „verbotenen Zonen“ definieren, dann den freien Gestaltungsraum nutzen

Zur Qualitätskontrolle ist die bildbasierte Erkennung ein technologischer Fortschritt. Die verbesserte Hough-Transformation [4] ermöglicht eine automatisierte Prüfung in der Produktionslinie anstelle von manuellen Stichproben. Zudem ist die Papiergrammatur/Steifigkeit eine oft unterschätzte Variable: Eine zu geringe Grammatur führt bei Sichtfenstern zu Randabsenkungen, was den wahrgenommenen Passfehler verstärkt

Bei hohen Auflagen verschiebt sich der Fokus von „schöner Druck“ hin zu „Datenkorrektheit und Konformität bei jedem einzelnen Stück“

Großmailings nutzen häufig VDP (Variable Data Printing), bei dem feste Layouts mit variablen Daten (Name, Adresse, Barcode) kombiniert werden. Das Hauptrisiko ist hier nicht die Druckqualität, sondern die Datenpositionierung: Variable Felder müssen stabil innerhalb des Sichtfensters liegen und die von der Post vorgeschriebenen Freizonen für Barcodes und Markierungen wahren

Checkliste für postalische Konformität:

・Größe und Gewicht müssen im Kategorisierungsbereich der Post liegen, um die Sortierbarkeit zu gewährleisten

・Ausreichende Weißräume um das Adressfeld und Barcode-Bereiche sind zwingend, um automatische Sortiermaschinen nicht zu stören

・Die Reflexion und Transparenz der Fensterfolie muss maschinenlesbar sein

Es sollte ein „Daten, Fenster, Weißraum“-Validierungsprozess etabliert werden: Die maximale Länge der variablen Daten (z. B. die längste Adresse) muss vorab simuliert werden, um sicherzustellen, dass keine Daten das Fenster überlappen oder in die Sperrzonen ragen. Bei Verwendung wasserbasierter Klebstoffe ist zudem die Farbauftragsmenge zu beachten; dunkle Vollflächen in Leimzonen bergen ein hohes Risiko für mangelnde Haftung oder Abschmieren

Die abteilungsübergreifende Validierung sollte institutionalisiert werden, statt auf individueller Erfahrung zu basieren

Druckereien sollten integrierte Checklisten für Formate, Stanzformen und Postvorgaben einführen. In der Produktionslinie ist der Einsatz von bildbasierten Prüfsystemen für Fensterpositionen [4] zu empfehlen, um die Konsistenz zu erhöhen. Bei vollflächigen dunklen Drucken sind feste Weißraum-Regeln für Leimkanten zu definieren, um Reklamationen durch Aufplatzen zu minimieren

Für Designer gilt: Fenster und Weißräume sind als „vordefinierte Sperrzonen“ zu behandeln. Das Anlegen entsprechender Ebenen für Fenster, Leimzonen und Post-Freizonen vor Beginn der Gestaltung verhindert spätere Korrekturen. Zudem sollte immer der Worst-Case (längste Adresse) für VDP-Felder geprüft werden

Markeninhaber sollten Briefumschläge als Teil eines Versandsystems begreifen. Bei der Beauftragung müssen Faltart, geschätztes Volumen und Versandart mitgeteilt werden. Die investierte Zeit in die Spezifikationsprüfung in der Frühphase ist deutlich geringer als die Kosten für einen kompletten Neudruck bei Fehlern

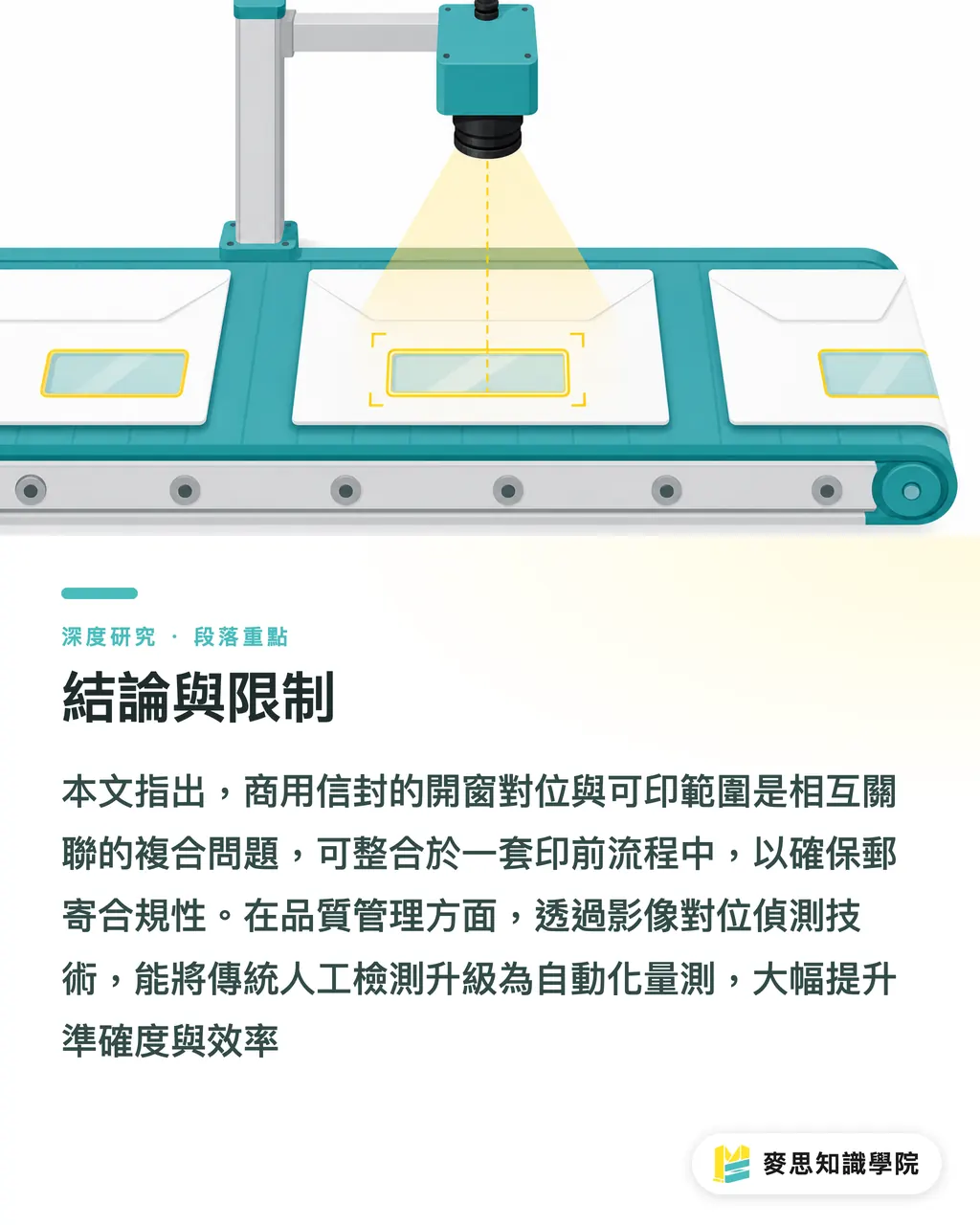

Zusammenfassend lässt sich der Prozess der Briefumschlag-Vorstufe durch das Prinzip „Vom Inhalt her rückwärts planen, Sperrzonen vordefinieren, Datenpositionierung validieren“ optimieren. Die Sichtfenster-Ausrichtung und der bedruckbare Bereich sind gekoppelte Probleme, deren Qualitätskontrolle durch bildbasierte Methoden quantifizierbar ist [4]

Einschränkungen: Die vorliegende Literatur konzentriert sich stark auf Architektur, Bildverarbeitung und Signaltheorie [1][2][3][5], nicht primär auf den Umschlagdruck, weshalb die Empfehlungen auf Branchenpraxis basieren. Zudem unterliegen Postvorschriften (Größe/Gewicht) ständigen Änderungen; die hier beschriebene Logik bietet einen Rahmen, die konkreten Werte sind jedoch tagesaktuell zu prüfen. Zukünftige Forschung sollte die Implementierung der Fenster-Erkennung [4] in Produktionslinien evaluieren sowie Simulations-Tools für VDP-Überläufe entwickeln

・Umschlagformate sollten von der Faltart des Inhalts aus bestimmt werden, nicht umgekehrt

・Sichtfenster und bedruckbarer Bereich sind gekoppelte Abhängigkeiten; der bedruckbare Bereich ergibt sich nach Abzug der Sperrzonen

・Die Qualitätskontrolle der Fensterposition kann durch verbesserte Hough-Transformationen [4] von manueller Sichtprüfung auf automatisierte Messung umgestellt werden

・Das Hauptrisiko bei VDP-Großmailings ist der Datenversatz; längste Adressszenarien müssen zwingend geprüft werden

・Sicherheitsabstände bei vollflächigem Druck in Leimzonen sind entscheidend für die Haftungsfestigkeit und den sicheren Posttransport

Die Wettbewerbsfähigkeit bei Briefumschlägen verlagert sich von „gut gedruckt“ hin zu „immer passgenau und konform“. Dies erfordert die Integration von Spezifikationen, Fenstern und Post-Freizonen in einen einzigen prüfbaren Prozess. Im Design führt das Prinzip „Sperrzonen zuerst“ zu weniger Retouren. Die Investition in AI und bildbasierte Erkennung [4] ist der vielversprechendste Weg für die Produktion. Im SaaS-Bereich besteht Bedarf an cloudbasierten Proofing-Tools, die VDP-Worst-Case-Szenarien simulieren und automatisch auf Fenster- oder Freizonen-Konflikte hinweisen

[1] In the Kiosk Window. The Black Envelope. DOI: 10.12987/9780300188622-001

[2] Höweler E.（2025）. From Window to Envelope. Design for Construction. DOI: 10.4324/9781003434559-7

[3] Altun A.（2022）. Determination of Optimum Building Envelope Parameters of a Room concerning Window-to-Wall Ratio, Orientation, Insulation Thickness and Window Type. Buildings. DOI: 10.3390/buildings12030383

[4] Zenghui N.（2010）. Window Location for Envelope Image Based on Improved Hough Transform. 2010 International Forum on Information Technology and Applications. DOI: 10.1109/ifita.2010.36

[5] Reinhold I., Sandsten M.（2021）. Non-parametric Envelope Estimation for the Matched Window Reassignment. 2021 29th European Signal Processing Conference (EUSIPCO). DOI: 10.23919/eusipco54536.2021.9616053
