Leitfaden für fehlerfreie Stanzkonturen bei Sonderformen

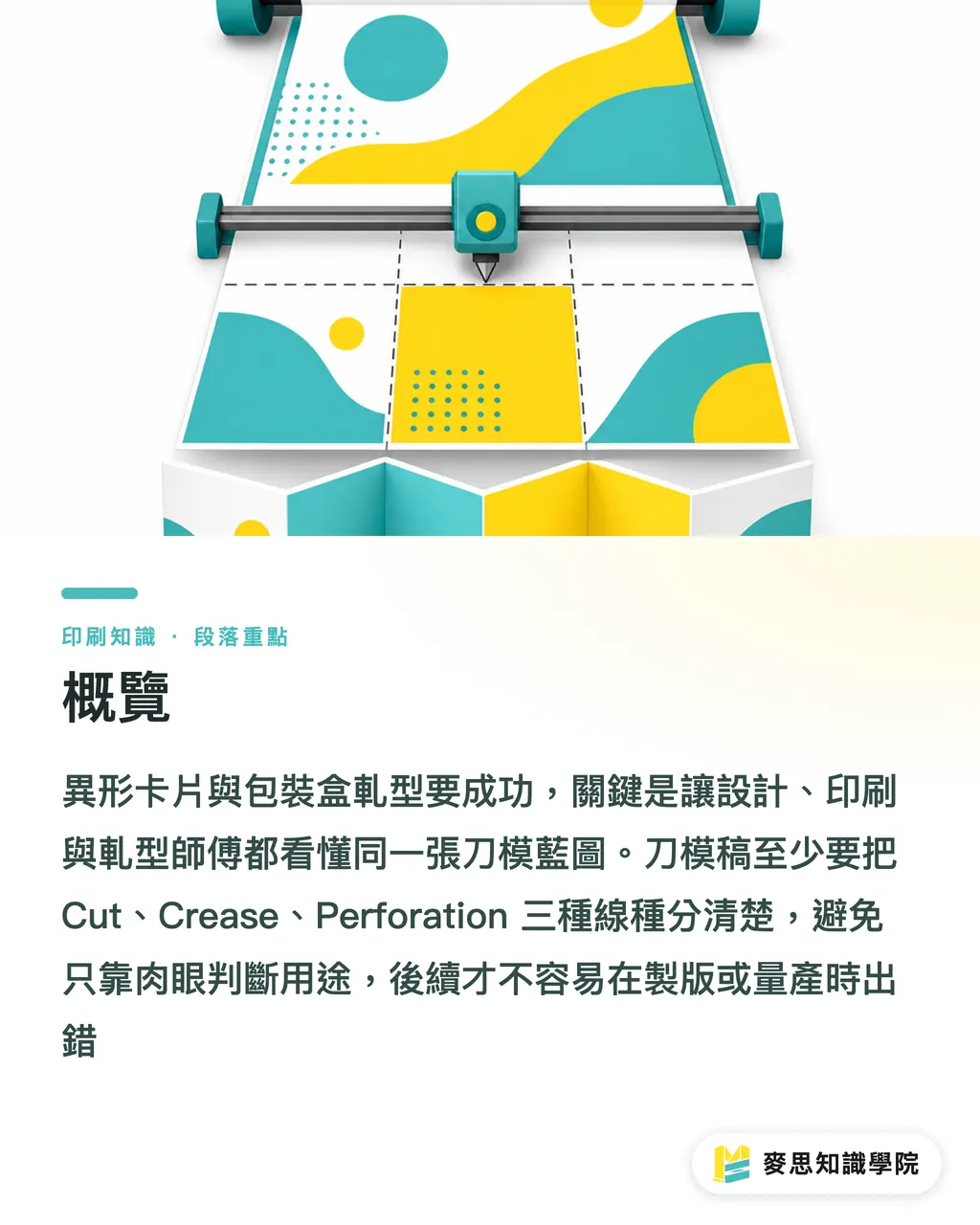

Damit Sonderform-Karten und Verpackungsschachteln beim Stanzen nicht scheitern, muss die Stanzform-Datei Design, Druck und Stanzerei auf denselben Verarbeitungsplan bringen. Bei MINDS Print (MS) prüfe ich vor der Druckfreigabe meist drei Punkte: Linientypen der Stanzkontur, Material- und Schachtelaufbau sowie die Versionen der gelieferten Dateien

Die drei Prüfpunkte bei MINDS Print (MS) lassen sich so merken:

・Linientypen: Cut, Crease und Perforation müssen klar getrennt sein. Der Zweck darf nicht nur nach Augenmaß geraten werden

・Konstruktion: Der Eckenradius sollte möglichst nicht unter 1.5mm liegen. Sehr schmale Papierstege und spitze Winkel müssen vorab auf Serienfähigkeit geprüft werden

・Dateiabgabe: PDF zur Freigabe, AI-Originaldatei für Druckvorstufe und Anpassungen. Die beiden Dateien haben unterschiedliche Aufgaben

Stanzen (Die Cutting) ist ein Weiterverarbeitungsverfahren, bei dem Druckprodukte mit einer Stanzform geschnitten, gerillt oder perforiert in eine definierte Form gebracht werden. Typisch ist das bei Sonderform-Karten, Etiketten, Faltschachteln und Anhängern

Ich habe oft erlebt, dass Einkäufer mit schönen 3D-Ansichten fragen, warum sich das Muster einer Faltschachtel schief faltet oder die Stecklasche nicht hält. Die Ursache liegt häufig nicht an der Druckmaschine, sondern daran, dass schon die erste Linie in der Stanzform-Datei falsch angelegt wurde

Bei einer Faltschachtel geht es mindestens um drei Dinge: Wo wird durchgeschnitten, wo wird gerillt, und wo wird perforiert oder zum Aufreißen vorbereitet. Wenn Cut und Crease in derselben Ebene vermischt sind, kann die Weiterverarbeitung eine Stelle, die gefaltet werden soll, leicht als Schnitt interpretieren

Generative AI kann bei der Ideenfindung für Konturen helfen, weiß aber nichts über Faserlauf, Rilllinien oder notwendige Materialzugaben an Stecklaschen. Eine reine Konzeptgrafik direkt in die Stanzerei zu geben, verschiebt das Konstruktionsrisiko in die Musterphase

Bei kundenspezifischen Faltschachteln und Sonderform-Karten prüft MINDS Print meist zuerst, ob sich die Stanzlinien eigenständig und eindeutig lesen lassen. Wird die Stanzform erst nach dem Andruck korrigiert, betrifft das gleichzeitig Design, Druckvorstufe, Stanzformbau und Weiterverarbeitung

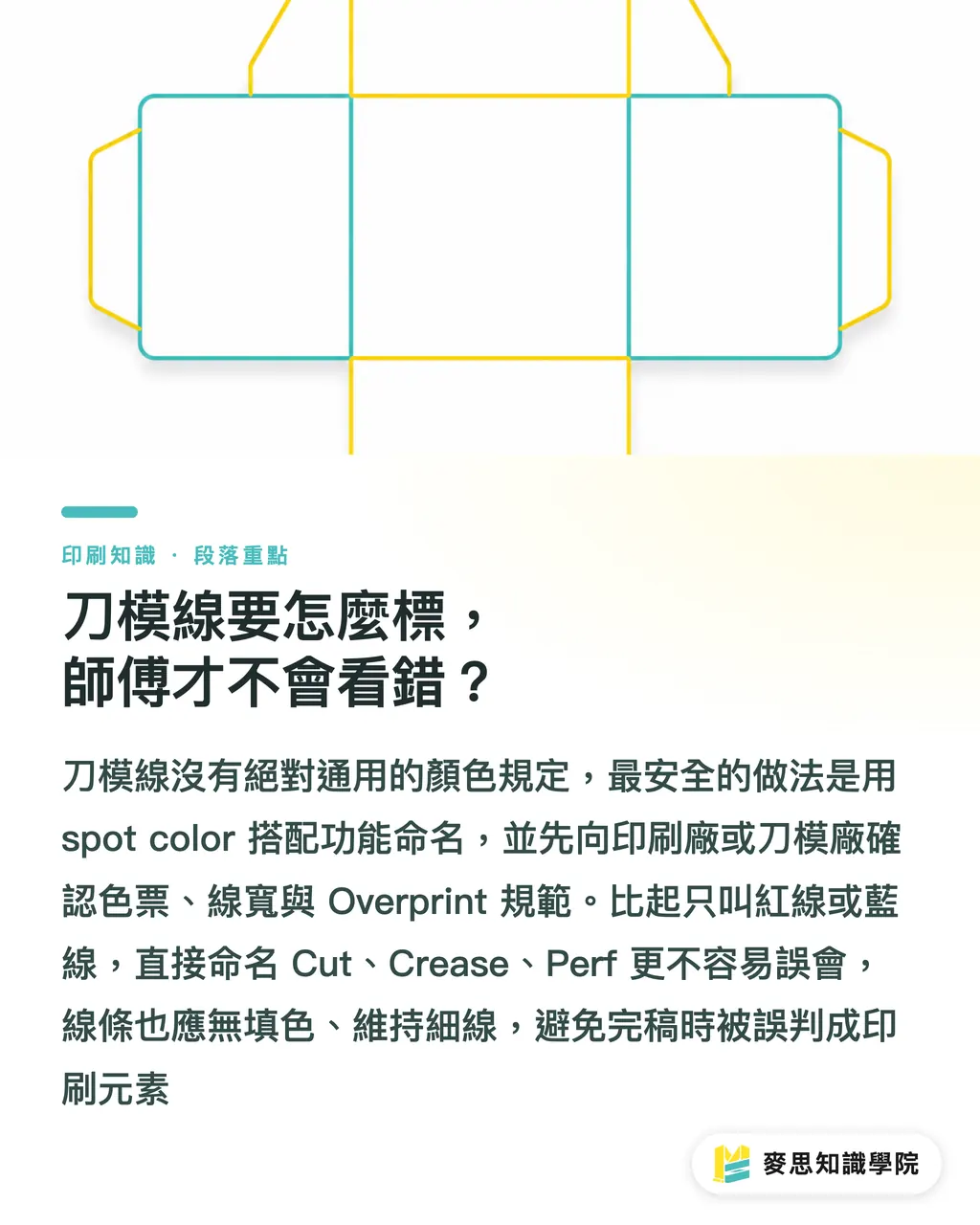

Für die Kennzeichnung von Stanzlinien gibt es keine weltweit gültige Farbvorschrift, aber es gibt gängige Branchenkonventionen. Am sichersten ist es, die Linientypen als spot color zu benennen und Farbe sowie Linienstärke mit dem jeweiligen Dienstleister abzustimmen

・Cut-Schnittlinie: Häufig Rot oder 100% Magenta als spot color. Die Linie bedeutet, dass die Stanzform das Papier vollständig durchschneidet

・Crease-Rilllinie: Häufig Blau oder Cyan als spot color. Die Linie steht für eine Rillung, nicht für einen Schnitt durch das Papier

・Perforation-Perforationslinie: Häufig Grün, Orange oder eine separat definierte spot color. Die Linie bedeutet unterbrochene Schnitte, damit sich etwas leichter abreißen oder falten und trennen lässt

・Linienvorgaben: Üblich sind häufig:

・0.25pt bis

・0.3pt feine Linien. Maßgeblich bleiben aber immer die Vorgaben der Stanzform- oder Druckerei

・Reinzeichnungsprinzip: Stanzlinien dürfen keine Füllung haben, sondern nur eine Kontur. Sie sollten nicht als Farbfläche oder dekorativer Rahmen angelegt werden

Ich benenne Stanzlinien grundsätzlich mit englischen Funktionsnamen wie Cut, Crease oder Perf, nicht nur als „rote Linie“ oder „blaue Linie“. Farben können je nach Person geändert werden, Funktionsnamen sind deutlich weniger missverständlich

Wenn der Dienstleister verlangt, dass Stanzlinien auf Overprint stehen, sollte das entsprechend eingerichtet werden, damit die Stanzlinien in der Druckgrafik keine weißen Aussparungen erzeugen. Diese kleine Einstellung wird leicht übersehen, fällt beim Andruck aber sofort unangenehm auf

In Illustrator muss die Ebene für die Stanzform eigenständig angelegt sein. Sie sollte am besten Dieline oder Diecut heißen und nicht mit Druckbild, Lack, Heißfolie oder Weißdruck vermischt werden. In einer Datei muss auf einen Blick erkennbar sein, was Druckebene und was Verarbeitungsebene ist

・Eigene Ebene anlegen: Stanzlinien gehören auf die oberste Ebene und sollten klar benannt sein, zum Beispiel Dieline, Cut oder Crease

・Linien ohne Füllung: Fill auf None stellen und nur Stroke beibehalten, damit die Stanzerei keine Farbfläche sieht, die dort nicht hingehört

・Keine Hilfslinien als Ersatz verwenden: Guides dienen nur der Ausrichtung. Sie sind keine verlässlichen Verarbeitungslinien und werden beim PDF-Export unter Umständen nicht als reguläre Objekte ausgegeben

・Nicht rastern: Stanzlinien müssen als vector path erhalten bleiben und dürfen nicht durch Screenshots oder Bilddaten ersetzt werden

・Nicht in unübersichtlichen Gruppen verstecken: Die Stanzebene darf gegen versehentliches Verschieben gesperrt sein, muss vor der Abgabe aber so zugänglich sein, dass der Dienstleister die Linienattribute prüfen kann

Viele Fehler entstehen nicht, weil Designer kein Gespür für Gestaltung haben, sondern weil Gewohnheiten aus der visuellen Reinzeichnung in die technische Verarbeitungsdatei übertragen werden. Bei einer Stanzform zählt, ob die Produktion danach schneiden kann, nicht ob die Ansicht besonders aufgeräumt wirkt

In den drei Prüfpunkten von MINDS Print (MS) behandle ich die Illustrator-Dieline-Ebene als ersten Schritt. Wenn dieser Punkt nicht passt, ist es noch zu früh, über Material, Beschnitt oder Sonderveredelungen zu sprechen

Papier hat eine Faserrichtung. Wenn eine Falzlinie parallel zum Faserlauf liegt, lässt sie sich meist sauberer falten, und die Rillung wirkt ordentlicher. Verläuft die Falzlinie gegen den Faserlauf, treten bei Karton, kaschierten Materialien oder oberflächenveredelten Papieren häufiger Aufbrechen, Faltenbildung oder Rückstellkräfte auf

Der Faserlauf wird nicht automatisch von der Designsoftware gelöst. Bogenzuschnitt, Ausschießrichtung und die aufgefaltete Schachtelkonstruktion beeinflussen das spätere Faltverhalten. Wenn eine Schachtel vier Hauptfalzlinien hat, sollte zumindest mit dem Dienstleister geklärt werden, ob die wichtigsten belasteten Falze im Faserlauf liegen müssen

Eckenradien sind ebenfalls ein Dauerbrenner. Spitze Ecken wirken zwar präzise, können nach dem Stanzen aber leicht ausfransen, einreißen oder sich aufstellen. Für Außenkanten von Sonderform-Karten und Faltschachteln empfehle ich in der Regel, den Eckenradius möglichst nicht unter 1.5mm zu setzen, außer Material, Stanzform und Verarbeiter bestätigen ausdrücklich, dass es machbar ist

Besondere Vorsicht gilt schmalen Papierstegen, etwa neben Anhängerlochungen, an Kartenspitzen, an Einstecklaschen von Schachteldeckeln oder an schmalen Hälsen in Formkonturen. In der Layoutdatei scheint 1mm Unterschied gering; in der Hand kann genau diese Stelle leicht abbrechen

Komplexe Sonderformen sind nicht unmöglich. Aber jede zusätzliche Spitze, Innenkurve, schmale Verbindung oder Serie kleiner Bögen erhöht Kosten für die Stanzform, Schwierigkeit beim Ausbrechen und Risiko für die Produktionsausbeute. Bei solchen Projekten lasse ich lieber zuerst ein Weißmuster erstellen, statt das Risiko direkt in die Serienproduktion zu schieben

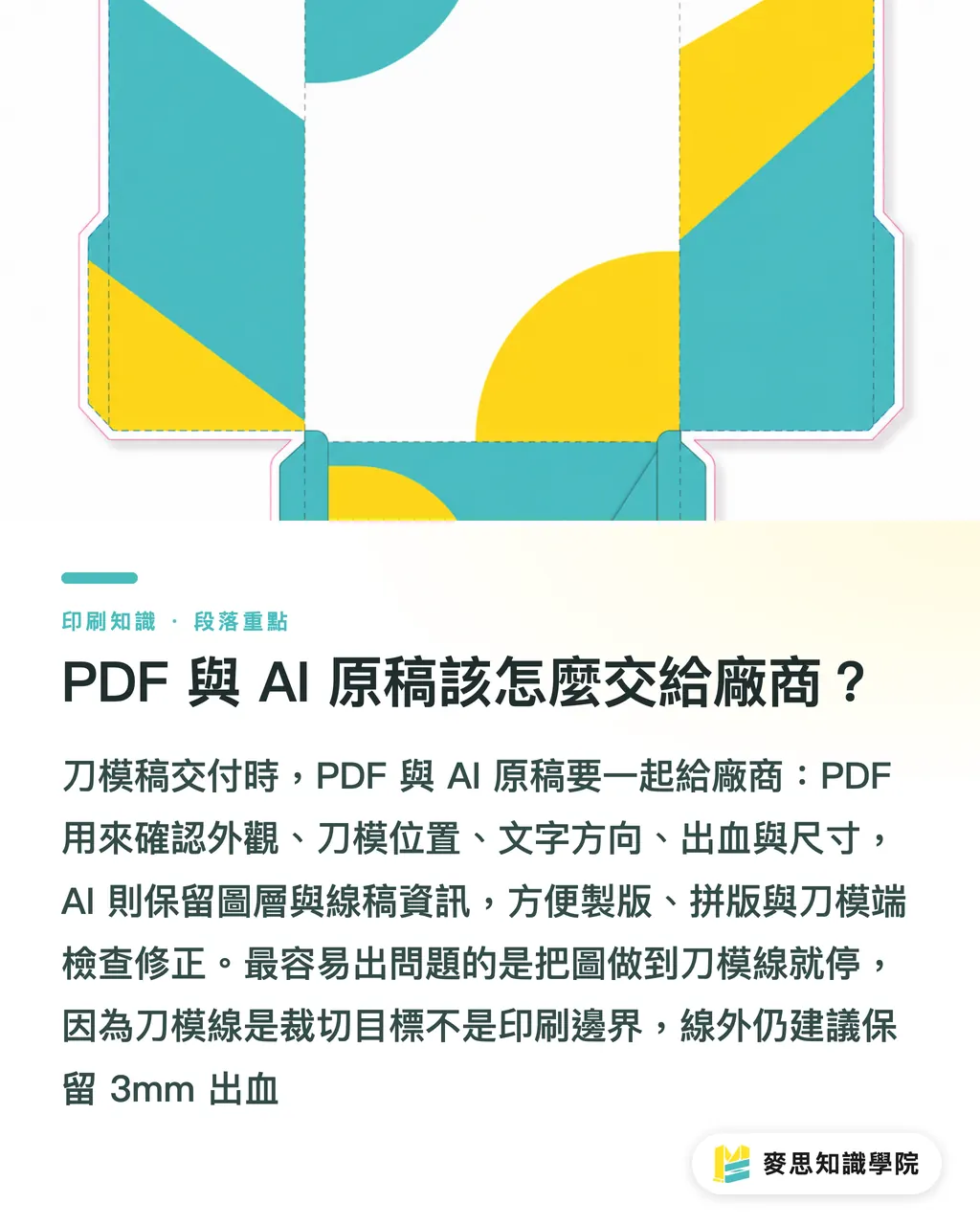

Für Stanzform-Dateien sollte man nicht nur ein PDF und auch nicht nur eine AI-Originaldatei liefern. Das PDF eignet sich für Einkauf, Design und Kundenfreigabe der Ansicht. Die AI-Originaldatei eignet sich für Druckvorstufe, Ausschießen und die Prüfung der Linientypen durch die Stanzerei

・PDF-Version: Zur Prüfung von Gestaltung, Position der Stanzform, Textrichtung, Beschnitt und Format. Sie eignet sich für die Freigabe

・AI-Originaldatei: Erhält Ebenen, spot color, vector path und den Bearbeitungszustand von Texten, damit der Dienstleister korrigieren oder Ebenen trennen kann

・Beschnittzugabe: Auch außerhalb der Stanzlinie muss Druckbeschnitt vorhanden sein. Im Akzidenzdruck sind häufig 3mm üblich; spezielle Schachtelkonstruktionen richten sich nach den Vorgaben des Dienstleisters

・Dateibenennung: In einem Projekt sollten keine Namen wie final, final2 oder newfinal auftauchen. Besser sind Datum und Versionsnummer, zum Beispiel v03

・Freigabeprozess: Vor der Serienproduktion sollte der Dienstleister ein Stanz-PDF zurücksenden, damit Cut, Crease und Perf auf korrekte Position geprüft werden können

Weiße Blitzer entstehen besonders oft, wenn das Design exakt an der Stanzlinie endet. Die Stanzlinie ist das Schneidziel, nicht die Druckgrenze. Ohne Beschnitt außerhalb der Stanzlinie reicht eine minimale Toleranz im Papierlauf, und die Grundfarbe wird sichtbar

Bei gehobener, vollständig kundenspezifischer Akzidenz- und Verpackungsproduktion lohnt es sich, vor der Übergabe an MINDS Print zwei Dateien vorzubereiten: ein Prüf-PDF mit gekennzeichneten Linientypen und eine AI-Originaldatei mit erhaltenen Ebenen. Dadurch wird die Abstimmung deutlich schneller, und die Stanzform muss seltener erst nach dem Andruck neu aufgebaut werden

・Eine einzige falsch gezeichnete Linie in der Stanzform-Datei macht das Design vielleicht nur unschön, kann in der Produktion aber eine ganze Auflage zur Nacharbeit zwingen

・Wenn Cut, Crease und Perforation nicht klar unterschieden werden, bleibt die Konstruktion einer Faltschachtel instabil

・Ein Eckenradius von möglichst mindestens 1.5mm ist bei Sonderstanzungen eine grundlegende Absicherung gegen Ausfransen und Einreißen

・Der Beschnitt muss über die Stanzlinie hinausreichen, denn die Stanzlinie ist das Schneidziel, nicht die Druckgrenze

・Das PDF dient der Freigabe, die AI-Datei der Produktion. Werden beide Zwecke vermischt, wird die Verantwortung am schnellsten unklar

Das Reinzeichnungsmanagement für Sonderform-Karten und Verpackungsschachteln eignet sich eigentlich sehr gut für ein SaaS- oder internes Prüftool: Nach dem Upload einer AI- oder PDF-Datei könnte automatisch geprüft werden, ob eine Dieline-Ebene vorhanden ist, ob Cut und Crease farblich getrennt sind, ob der Beschnitt ausreicht, ob spitze Ecken unter 1.5mm liegen und ob Papierstege zu schmal sind. Für Druckproduzenten reduziert das Rückfragen zu Dateien; für Designer ist es ein zweites Augenpaar vor der Druckabgabe; für den Einkauf verlagert es Probleme von „erst beim Andruck entdeckt“ zu „vor der Bestellung korrigiert“

Wenn das Beratungsteam der MINDS Knowledge Academy diese Methode praktisch einführen möchte, würde ich mit einer einfachen Checkliste beginnen, nicht sofort mit einem großen System. Wenn Linientypen, Ebenen, Faserlauf, Eckenradius, Beschnitt sowie PDF- und AI-Originaldatei als sechs feste Prüfpunkte standardisiert werden, verschwinden viele Stanzprobleme bereits vor dem ersten Messerschnitt
